DC97319362015 AIR COMPRESSOR PIPELINE
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

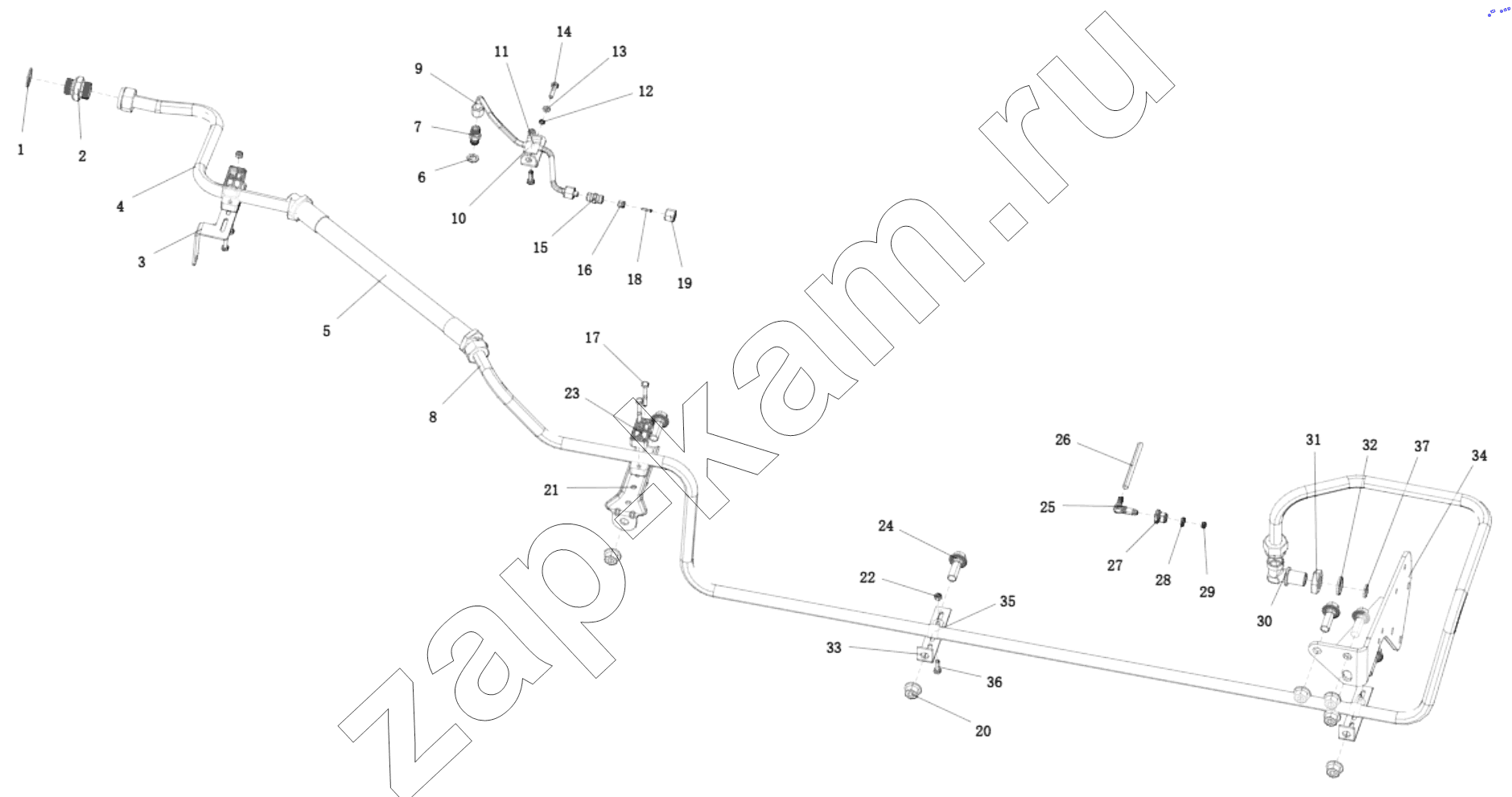

Схема/чертеж: DC97319362015 AIR COMPRESSOR PIPELINE / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 190003098031 Шайба уплотнительная 1; -
2 DZ9100360437 Прямой штуцер 1; -
3 DZ97259363035 Steel pipe fixing bracket /l type/transmission set 1; -
4 DZ97259361091 Steel tube assembly 1; -
5 DZ93319360024 Stainless steel metal hose 1; -
6 190003559539 Seal washer 1; -
7 Q80408 Jacketed end straight joint body 1; -
8 DZ97259363080 Tube 20 assembly hose/dryer 1; -
9 DZ95259360036 Pipe 1; -
10 199100360234 Splint 1; -
11 DZ96259360263 L support 1; -
12 Q40306 Шайба 1; -
13 Q401B06 Flat washer 1; -
14 Q150B0625 Hex. Screw 1; -
15 190003559463 Nozzle 1; -
16 190003559558 Cutting ring 1; -
17 Q150B0645 Болт 4; -
18 199014280041 Bush 1; -
19 190003559509 Nut 1; -
20 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 6; -
21 DZ95259360317 L support 1; -
22 Q33206 Шайба стопорная 7; -
23 DZ97319362007 Single pipe clamp 4; -
24 Q1811440TF3 Hex Flange Face Bearing Bolts-Fine 6; -
25 DZ97259366084 Nozzle 1; -
26 190003179781 Pipe 3; -
27 DZ97259366114 Nut 1; -
28 DZ97259360178 Cutting ring 1; -
29 DZ97259360176 Seal ring 1; -
30 DZ9100360428 Штуцер 1; -
31 Q351B22T15 Hexagon thin nut 1; -
32 199100360319 Коническое кольцо 1; -
33 188000360083 Bracket 2; -
34 DZ97189360193 Apu support assembly 1; -
35 DZ9L149470495 Single pipe clamp 2; -
36 Q150B0620 Hex.screw 4; -
37 168000250092 Шайба уплотнительная 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
