DC97319470222 STEERING BOOSTER
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

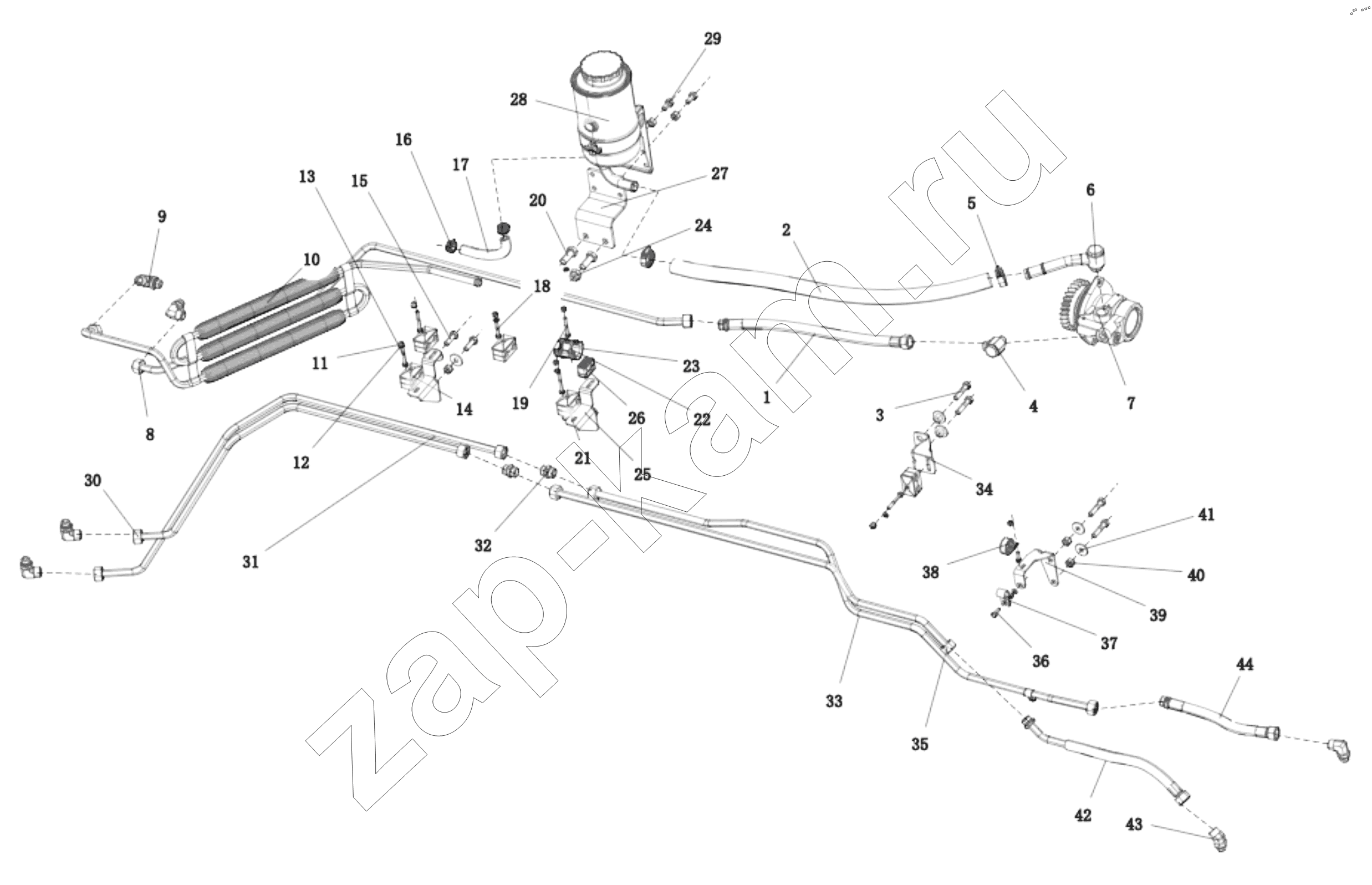

Схема/чертеж: DC97319470222 STEERING BOOSTER / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 DZ93259470051 Pipe 1; -
2 DZ97189470250 Rubber hose 1; -
3 Q150B1045T1F3Q Hex screw 4; -
4 DZ91259470714 Screwing 1; -
5 190003989301 Clip 2; -
6 DZ96189470119 Oil pump inlet connector 1; -
7 DZ97319470213 Steering pump 1; -
8 DZ97319470222 Delivery line 1; -
9 SZ947000825 Joint 5; -
10 DZ97319470220 Relivery line 1; -
11 Q33206 Шайба стопорная 8; -
12 Q401B06 Flat washer 13; -
13 Q150B0650 Hex screw 4; -
14 DZ97319470250 Pipe clamp 5; -
15 Q150B1030T1F3 Hex screw 2; -
16 190003989336 Clip 2; -
17 DZ95189470012 Rubber hose 1; -
18 Q150B0640 Болт 1; -
19 Q150B0645 Болт 1; -
20 Q151B1435T1F3 Hex screw 2; -
21 Q150B1040T1F3 Hexagon headed bolt 2; -
22 DZ97189470932 Bracket 1; -
23 DZ97189361000 Plastic fastening tape 2; -
24 190003888458 Гайка 2; -
25 DZ95319470257 Bracket 2; -
26 DZ97319470243 Single clip 1; -
27 DZ95259470023 Bracket 1; -
28 DZ95319470087 Oil container assembly 1; -
29 Q150B1020T1F3 Hex screw 2; -
30 DZ95319470254 Delivery line 1; -
31 DZ95319470252 Delivery line 1; -
32 DZ98259470043 Joint 2; -
33 DZ95319470244 Delivery line 1; -
34 DZ95319470258 Bracket 1; -
35 DZ95319470246 Delivery line 1; -
36 Q150B0620 Hex.screw 2; -
37 199000360408 Clip 1; -
38 SZ947000860 Clip 1; -
39 DZ95319470259 Bracket 1; -
40 Q33210T2F3 Hex nut 10; -
41 Q402B10 Washer 8; -
42 DZ95319470260 High pressure hose 1; -
43 DZ97319470240 Joint 1; -
44 DZ93259470050 Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
