DC97319540569 EXHAUST SYSTEM
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

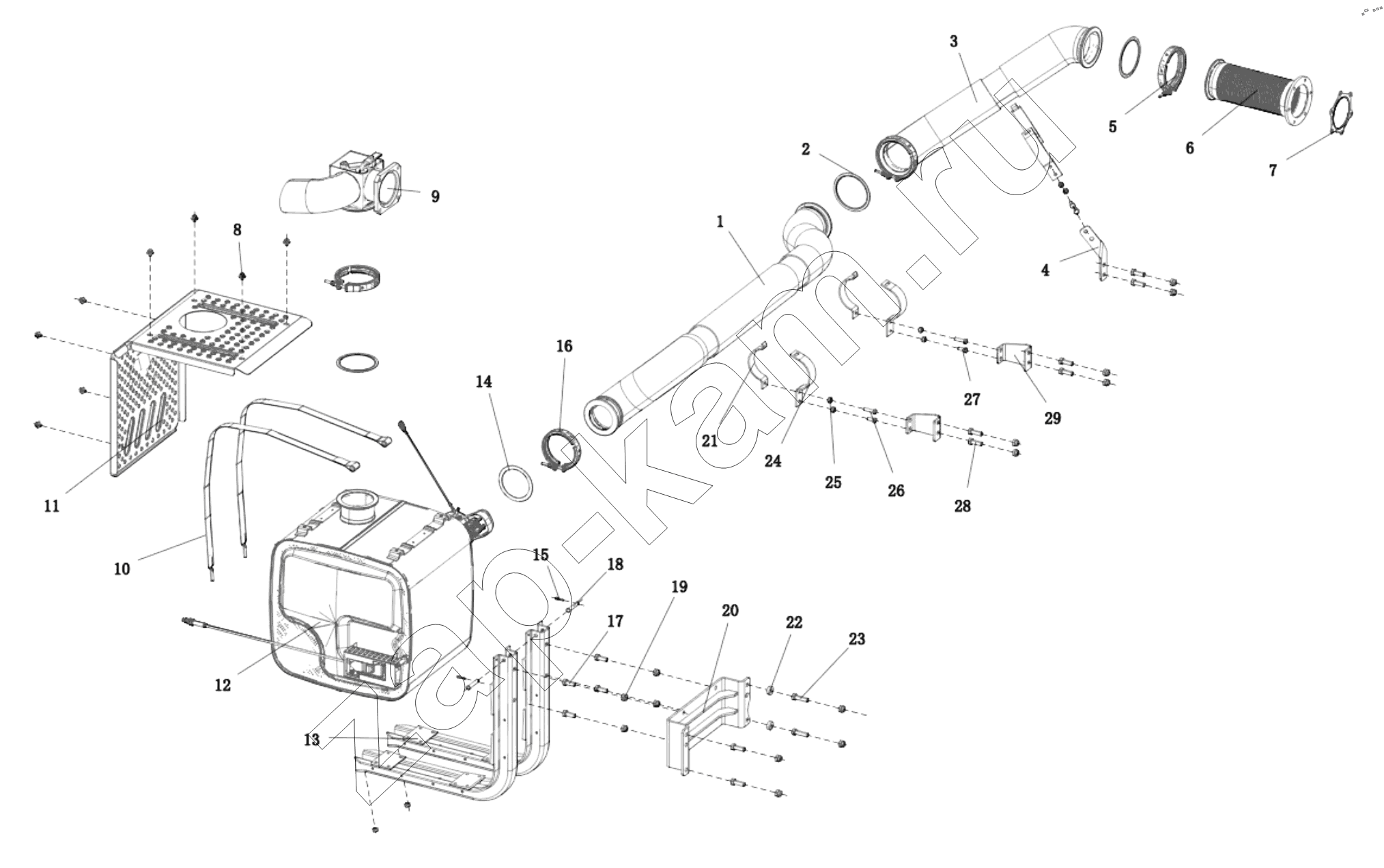

Схема/чертеж: DC97319540569 EXHAUST SYSTEM / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 DZ97319540527 Exhaust pipe assembly 1; -
2 DZ9112540017 Gasket 3; -
3 DZ97319540505 Exhaust pipe assembly 1; -
4 DZ9731954070A Bracket 1; -
5 DZ95259540004 Clip 2; -
6 DZ95259540322 Hose 1; -
7 DZ9112540016 Уплотнительная прокладка 1; -
8 Q1840816T1F31 Hexagon flange bolt 8; -
9 DZ95259541510 Pipe 1; -
10 SZ954001107 Front bracket assembly 2; -
11 DZ95319540575 Heat insulation board 1; -
12 DZ95259543531 Heating exhausted gas postprocessor 1; -
13 SZ954001101 EGP bracket assembly 2; -
14 DZ95259541102 EGP in-air gasket 1; -
15 Q5004020 Cotter pin 2; -
16 DZ9112540001 Clip 6; -
17 Q1811435TF3 Hexagonal flange face toothed bolts 4; -
18 Q5101265 Pin shaft 2; -
19 Q33008T2F60 Hexagon nut 6; -
20 DZ95319540576 EGP bracket 1; -
21 DZ95319540050 Clip 3; -
22 SZ954001316 Gaske 2; -
23 Q1841035T1F31 Hexagon flange bolt 1; -
24 DZ95319540051 Clip 3; -
25 SXQ33010T2F3 All metal hexagon flange lock nut 2; -
26 Q1841040T1F31 Hexagon flange bolt 2; -
27 Q218B1025 Hexagon socket head cap screw 6; -
28 Q1811440TF3 Hex Flange Face Bearing Bolts-Fine 4; -
29 DZ95319540340 bracket 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
