LOW PRESSURE FUEL PIPE GROUP
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

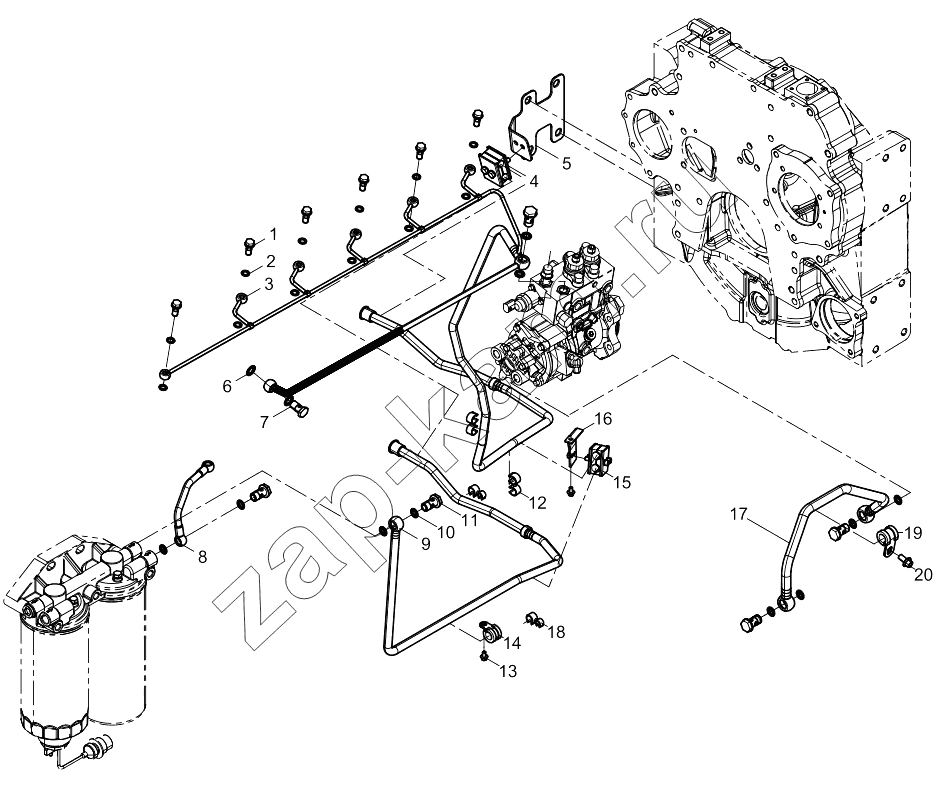

Схема/чертеж: LOW PRESSURE FUEL PIPE GROUP / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 612639000047 Болт 6; -
2 13057039 Assembled sealing washer 12; -
3 1001432780 Fuel return pipe assembly 1; -
4 612600081615 Pipe clamp assembly 1; -
5 1001440049 Bracket 1; -
6 612600080200 Сальник 2; -
7 612639000108 Bolt 1; -
8 1003086902 Fuel-inlet pipe assembly 1; -
9 1002139096 Fuel-inlet pipe assembly 1; -
10 13023361 Spring lock washer 10; -
11 612639000049 Пустотелый болт 5; -
12 1001431402 Pipe clamp 2; -
13 9000000048 Hexagon flange bolt 1; -
14 612600080949 Pipe clamp assembly 2; -
15 1001438872 Pipe clamp 1; -
16 1003353642 Bracket 1; -
17 1003086904 Fuel-inlet pipe assembly 1; -
18 330210000163 Pipe clamp assembly 1; -
19 9000000068 Hexagon flange bolt 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
