  5. UPPER COVER ASSEMBLY

UPPER COVER ASSEMBLY
/ Shaanxi Shacman SX331853386 (X5000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

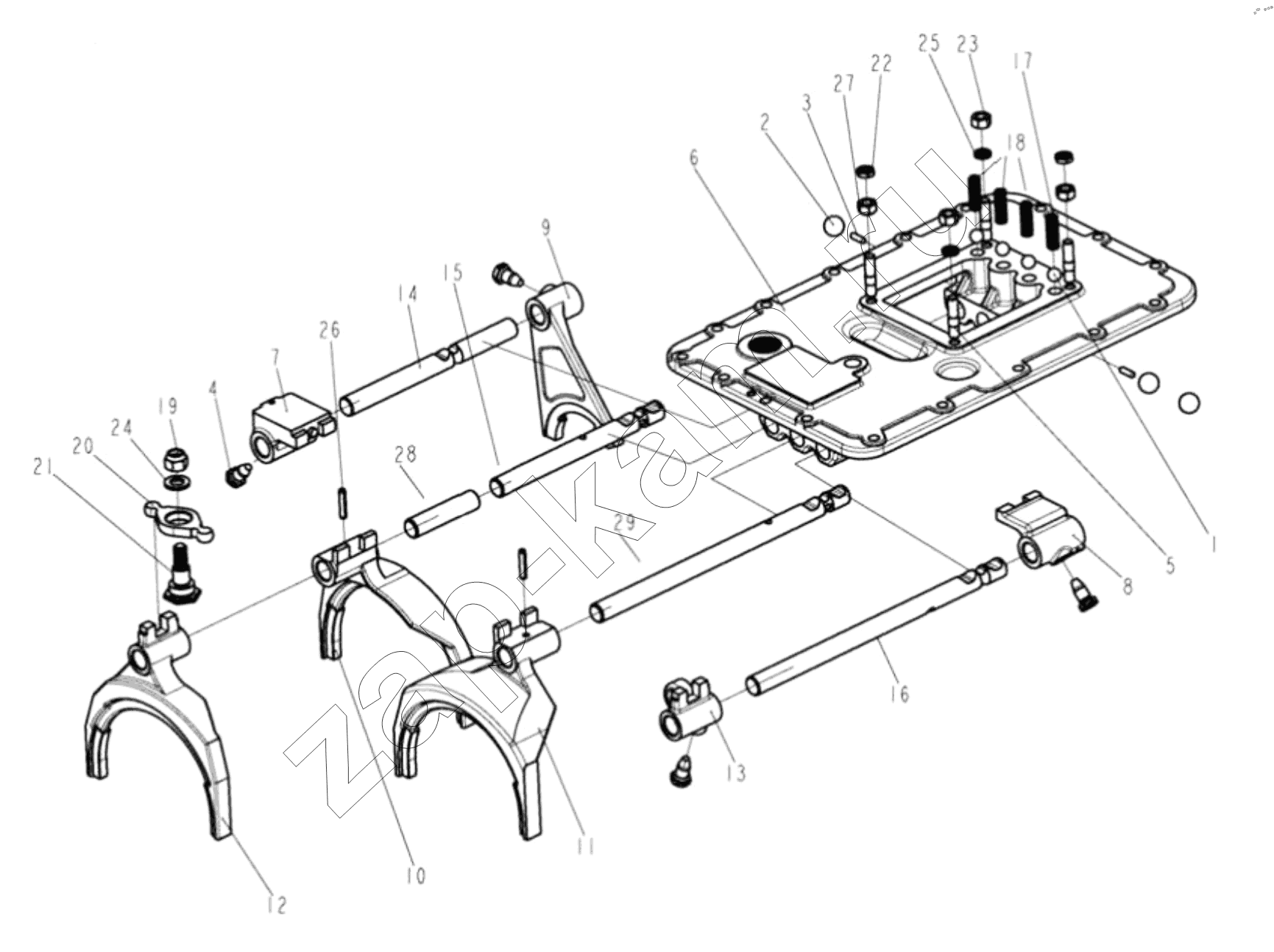

Схема/чертеж: UPPER COVER ASSEMBLY / Shaanxi Shacman SX331853386 (X5000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
12JSDX240TA-1702010-23 12JSDX240TA-1702010-23 Upper cover assembly 1; -
11066- 1 11066- 1 Stud bolt 1; -
11066 11066 Шпилька 1; по запросу
1 12_7G100BGB-T308 Стальной шарик 4; -
2 19_5G100BGB-T308 Steel ball 3; -
3 1634 Фиксатор 2; 7 360 ₽
4 3220 Винт 3; 3 090 ₽ - 249 400 ₽
5 Q1421038M Pre coated hexagonal head bolt and spring washer assembly 2; -
6 12JS160T- 1702015-Y Upper cover 1; -
7 12JS160T- 1702050-2 Reverse gear guide block assembly 1; -
8 12JS160T- 1702054 5th and 6th gear guide block 1; -
9 12JS160T- 1702055 Reverse shift fork 1; -
10 12JSDX240T- 1702056 1st and 2nd gear fork 1; -
11 12JSDX240T- 1702057 Third and fourth gear fork 1; -
12 12JSDX240TA- 1702058 5th and 6th gear shift fork 1; -
13 12JS160T- 1702059- 1 Shift guide block for 5th and 6th gears 1; -
14 12JSDX240T- 1702063 Reverse shift fork shaft 1; -
15 12JSDX240T- 1702064 1st, 2nd, 3rd, 4th shift fork shaft 1; -
16 12JSDX240T- 1702066 5th and 6th shift fork shaft 1; -
17 F96084-5 Compression spring 4; -
18 F96084-5 Compression spring 4; -
19 GB889-80-M12X125 Гайка 1; -
20 JS100A- 1702072 Swinging paddle 1; -
21 JS100A- 1702073 Support shaft pin 1; -
22 Q351B10 Гайка 1; -
23 Q361B10 Гайка № 2 1; -
24 Q40112 Шайба 1; -
25 Q40310 Шайба 2; -
26 Q5280630 Штифт 2; -
27 X- 1-603 Hexagon nut 2; -
28 12JS160T- 1702067- 1 5th and 6th shift fork shaft 1; -
29 12JSDX240TA- 1702064 1st, 2nd, 3rd, 4th shift fork shaft 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
