BRAKE DEVICE OF DUMP TRUCK
/ Shaanxi Shacman SX331863366 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

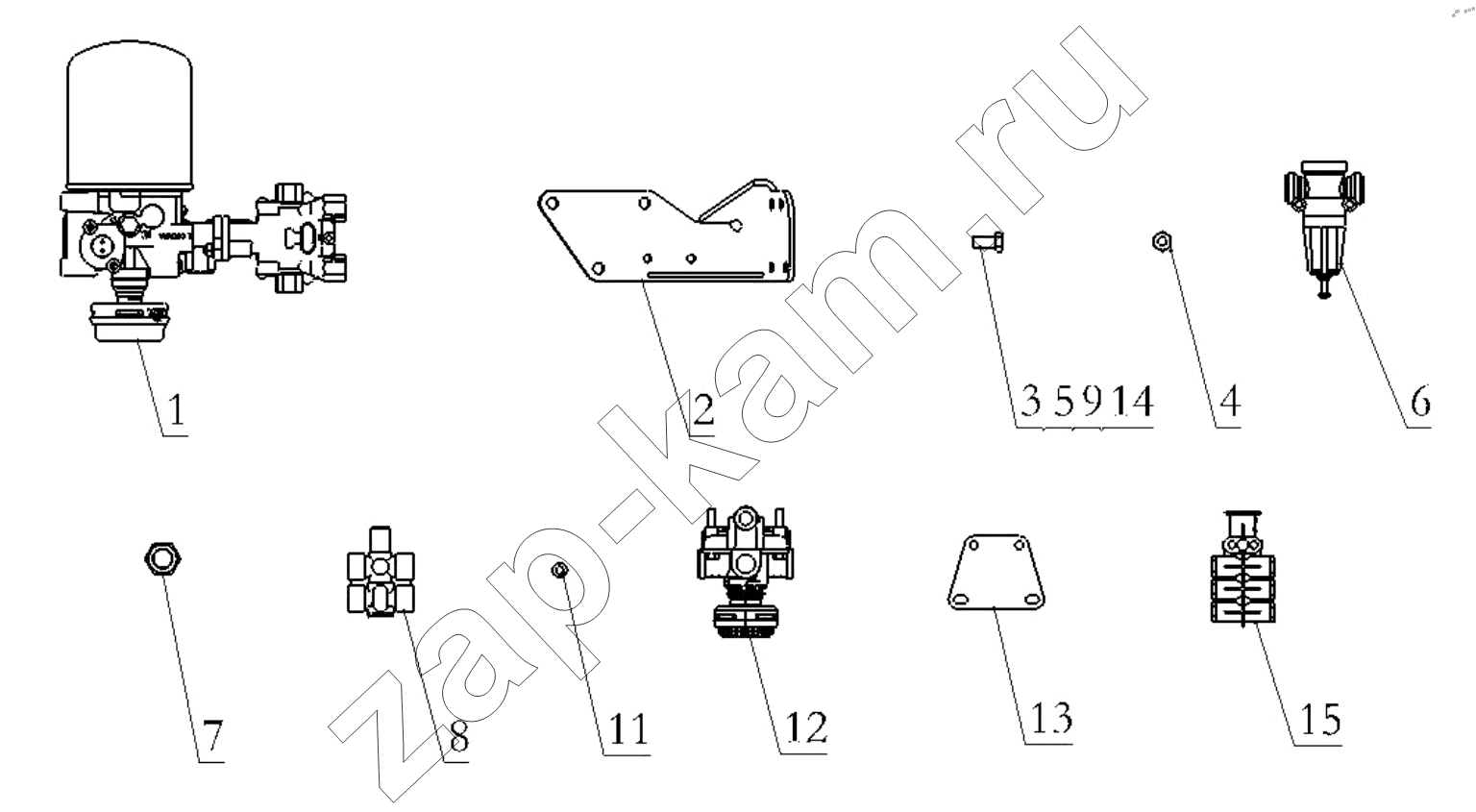

Схема/чертеж: BRAKE DEVICE OF DUMP TRUCK / Shaanxi Shacman SX331863366 (X3000)
1
2
3
4
5
6
7
8
9
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 DZ96189361084 Air handling unit 1; -
2 DZ96259360020 Bracket 1; -
3 Q151C1225T1F3 Hexscrew 4; -
4 190003888457 Гайка самоблокировочная 4; -
5 Q1811235TF3 Hexagon flange face gear bolt - fine thread 3; -
6 81.52101.6269 Pressure limited 1; -
7 Q351B22T15 Hexagon thin nut 1; -
8 DZ9100360320 Fitting 1; -
9 Q150B0870 Hex bolt 2; -
10 Q33208T2F3 Hex nut 4; -
11 Q401B08 Washer 2; -
12 DZ95259360105 Relay valve 1; -
13 81.52340.0645 Bracket 1; -
14 Q150B0825T1F3 Hex bolt 4; -
15 DZ95189360070 Multi loop joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
