FUEL TANK ASSEMBLY 600L
/ Shaanxi Shacman SX331863366 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

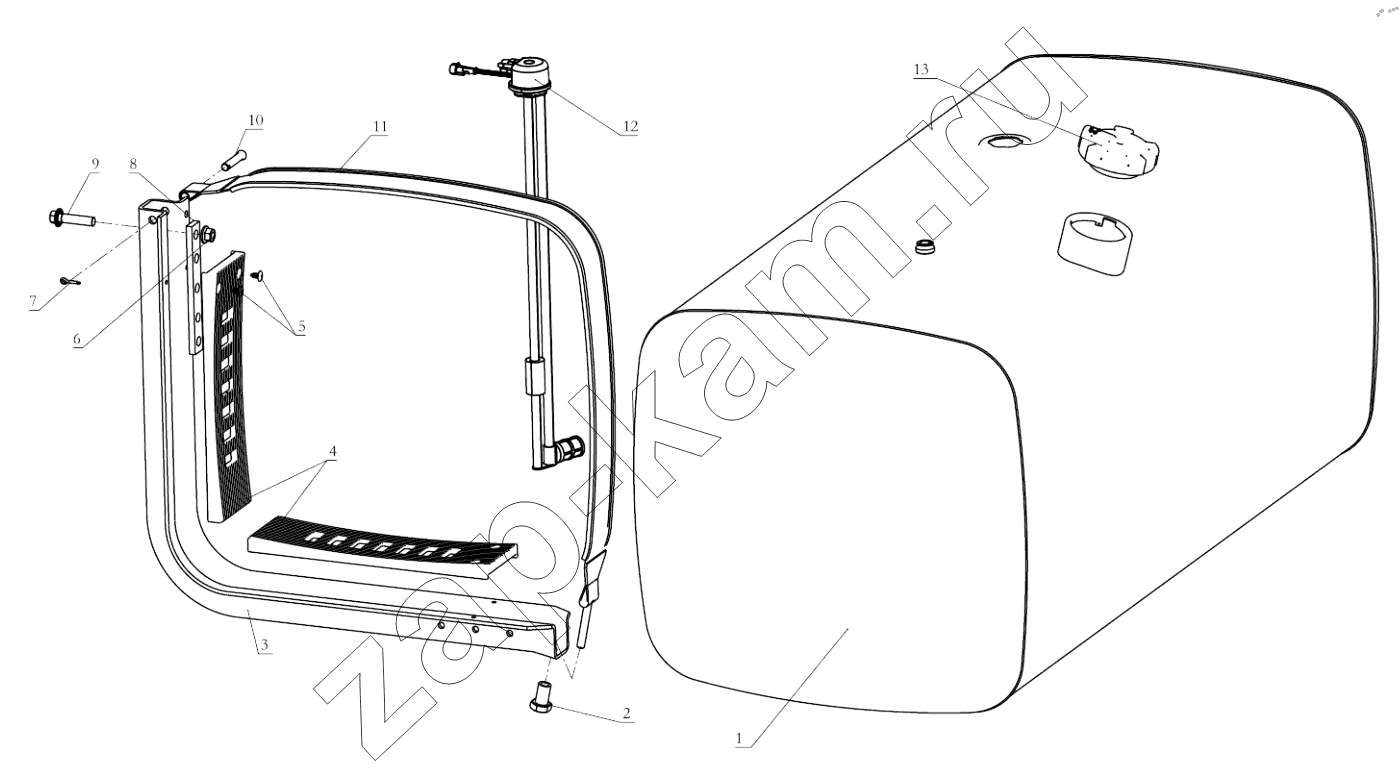

Схема/чертеж: FUEL TANK ASSEMBLY 600L / Shaanxi Shacman SX331863366 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 DZ91259550600 Fuel Tank 1; -
2 DZ91189550396 Nut 3; -
3 DZ95189553110 Bracket 3; -
4 DZ91189552039 Rearplate 6; -
5 81.96002.0333 Tack 12; -
6 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 12; -
7 Q5004020 Cotter pin 3; -
8 DZ91189554901 Rearplate 3; -
9 Q1811460TF3 Angle flange face bearing toothed bolt - fine teeth 12; -
10 Q5101265 Pin shaft 3; -
11 DZ91259550692 Fasteming 3; -
12 DZ93189554106 Cover 1; -
13 DZ97189550020 Iron fuel tank cap 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
