CAB LOCKING DEVICE
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

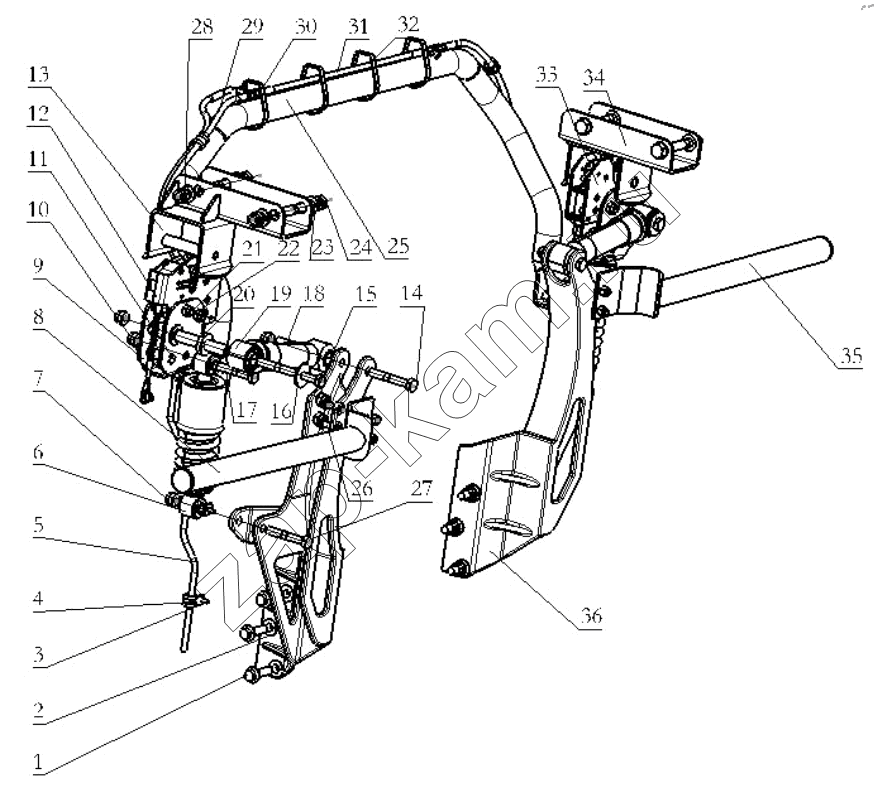

Схема/чертеж: CAB LOCKING DEVICE / Shaanxi Shacman SX33186T386 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Поз. Артикул Название детали Кол-во Цена
1 Q1811450TF3 Hex Flange Face Bearing Bolts-Fine 6; -
2 DZ13241440148 Right cab support assembly 1; -
3 Q150B0610 Hex screw 4; -
4 DZ9100770423 Fixed clamp 6; -
5 DZ97259820155 High-pressure hose 1; -
6 DZ13241440150 Spring strut 2; -
7 190003888458 Гайка 12; -
8 DZ14251230320 Right front support assembly 1; -
9 DZ13241440086 U-armor plate assembly 2; -
10 Q33210T2F3 Hex nut 6; -
11 Q150B1070 Hex screw 2; -
12 DZ13241440085 Cab lock 1; -
13 DZ14251440042 Right lock base 1; -
14 Q151B1485 Hex screw 2; -
15 Q151B14130T1F3 Hex screw 2; -
16 Q402B14 Big gasket 2; -
17 Q151B1470T1F3 Hex screw 2; -
18 DZ13241440084 Sleeve 2; -
19 DZ13241440080 Right cab support bracket 2; -
20 DZ13241440083 Sleeve 2; -
21 Q151C1265T1F3 Hex screw 4; -
22 190003888457 Гайка самоблокировочная 4; -
23 Q401B16 Plain washer 8; -
24 Q151B16120T1F3 Hex screw 4; -
25 DZ13241444303 Fixed beam 1; -
26 Q150B1035T1F3 Hex screw 4; -
27 Q151B1480T1F3 Hex screw 2; -
28 190003888459 Гайка VМ16х1,5DIN980 4; -
29 DZ97259820183 High-pressure hose 2; -
30 190003559482 Тройник 2; -
31 DZ96259820125 High-pressure hose 1; -
32 190003171356 Лента крепления 8; -
33 DZ13241440090 Cab lock 1; -
34 DZ14251440041 Left lock base 1; -
35 DZ14251230310 Left front support assembly 1; -
36 DZ13241440147 Left cab support assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
