FRONT SUSPENSION (DC95319690729)
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

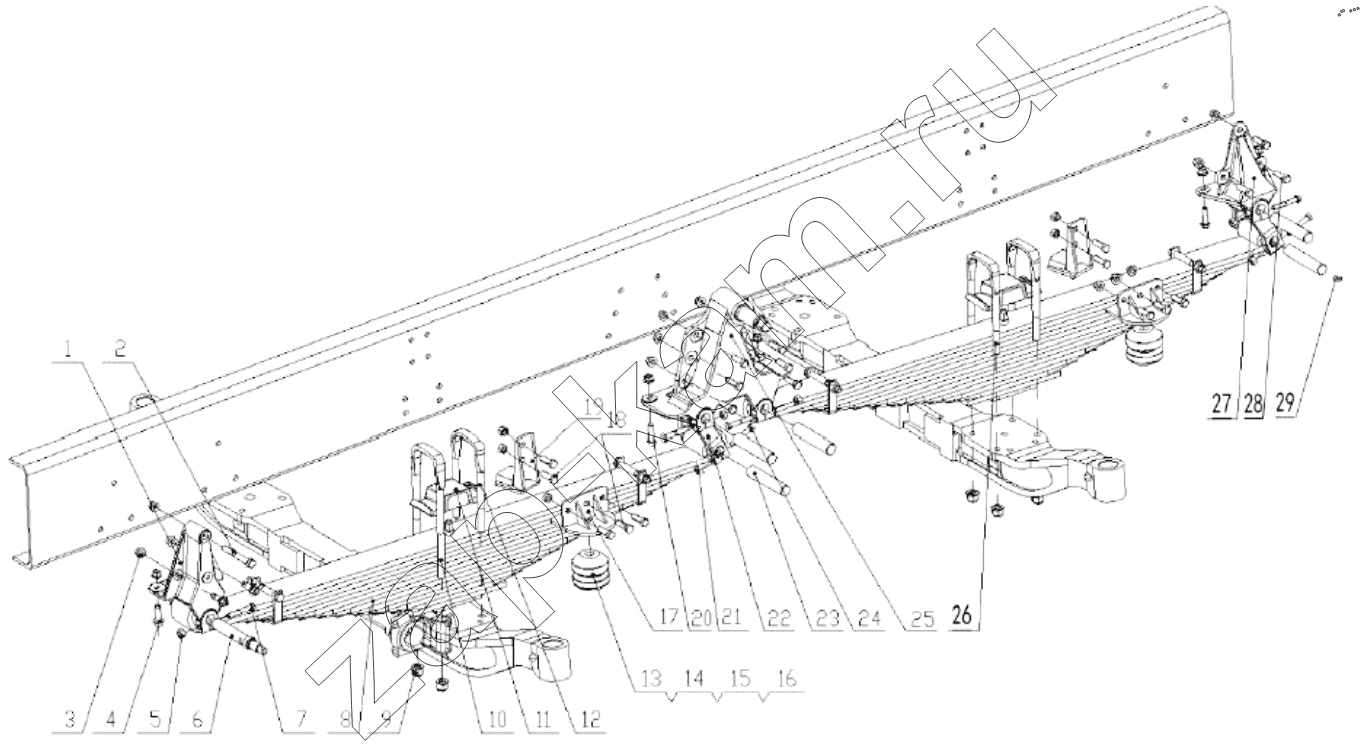

Схема/чертеж: FRONT SUSPENSION (DC95319690729) / Shaanxi Shacman SX33186T386 (X3000)
1
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
Поз. Артикул Название детали Кол-во Цена
Q151C1270T1F3 Q151C1270T1F3 Hex head bolts-fine pitch 4; -
168000520050 168000520050 Шайба 24; -
1 SZ970000021 Front spring right front bracket 1; -
1 SZ970000020 Front spring left front bracket 1; -
2 Q151B14110TF3 Hexagon head bolts-fine pitch 1; -
3 190003888620 Self-locking nuts 58; -
4 Q151B1445TF3 Hex head bolts-fine pitch 9; -
5 190003888457 Гайка самоблокировочная 8; -
6 DZ9100520007 Стремянка рессоры 1; -
7 Q151C1275T1F3 Hex head bolts-fine pitch 8; -
8 DZ9118529001 Рессора левая в сборе 2; -
8 DZ9118529002 Рессора правая в сборе 2; -
9 06.11289.0003 Shoulder nut 16; -
10 DZ9114526036 Front spring riding bolt 1; -
10 DZ9114526034 Front spring riding bolt 1; -
11 81.41335.0084 Spring clamping plate 4; -
12 SZ970000872 U-bolt 3; -
12 DZ9118526031 U-bolt 3; -
13 188000520017 Упор амортизатора 4; -
14 188000520019 Болт 4; -
15 Q40310 Шайба 4; -
16 Q340B10T2F3 Type 1 hex nut 4; -
17 DZ96319690132 Front spring limit bracket assembly 4; -
18 Q151B1445TF3 Hex head bolts-fine pitch 20; -
19 DZ95319690732 Shaft limit box assembly 4; -
20 Q151B1450TF3 Hex head bolts-fine pitch 18; -
21 190003888457 Гайка самоблокировочная 4; -
22 SZ970000026 Front spring hanger assembly 4; -
23 199100520065 Палец 11; -
24 SZ970000022 Front leaf spring middle bracket assembly 1; -
24 SZ970000024 Front leaf spring middle bracket 1; -
25 SZ970000872 U-bolt 2; -
26 DZ9118526031 U-bolt 2; -
27 SZ970000025 back spring bracket 2; -
28 Q151B1455TF3 Hex head bolts 10; -
29 190003963124 Масленка 4; -
29 190003963127 Масленка 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
