LEFT DOOR LOCK SYSTEM
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

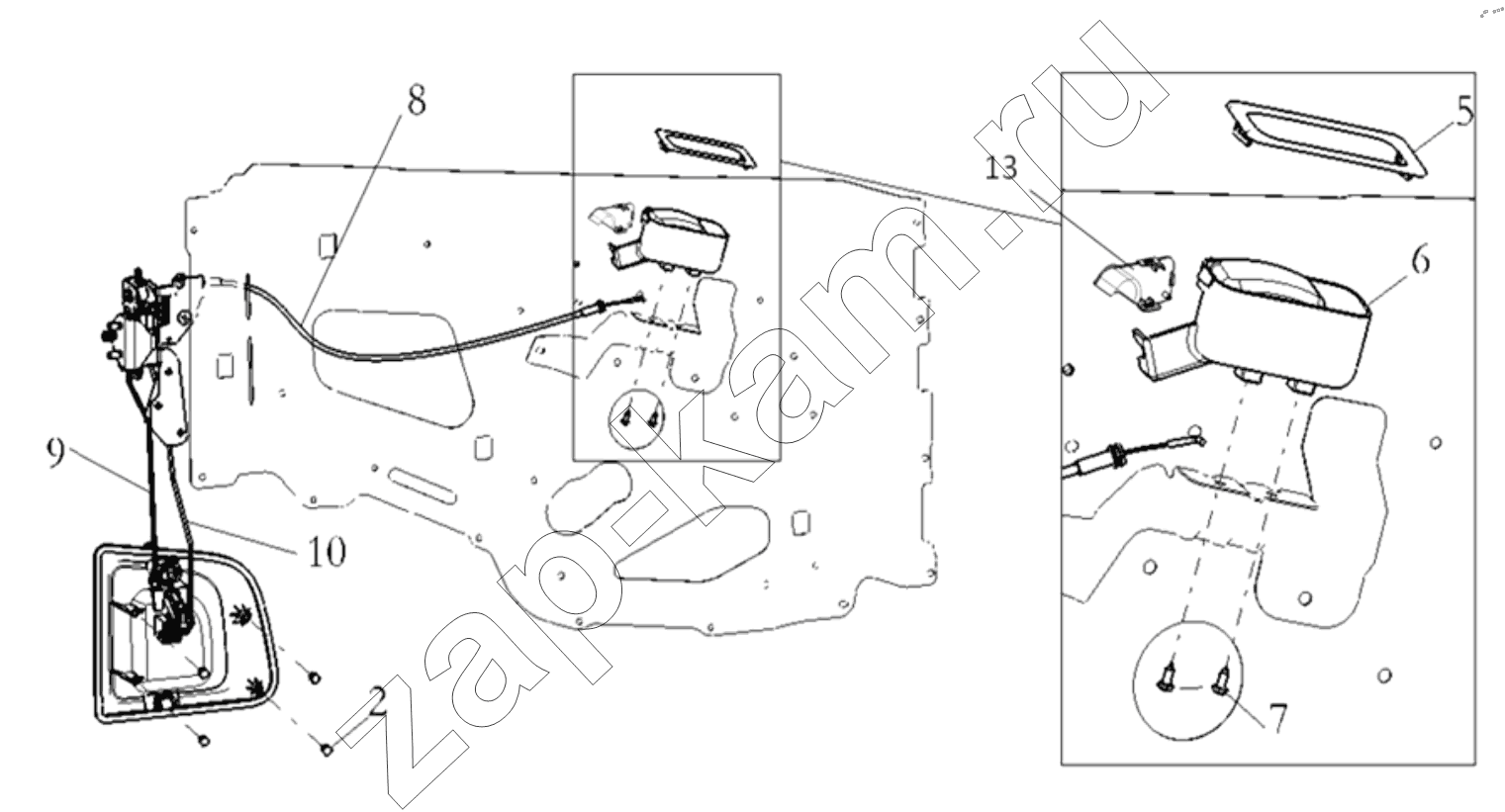

Схема/чертеж: LEFT DOOR LOCK SYSTEM / Shaanxi Shacman SX33186T386 (X3000)
2
5
6
7
8
9
10
13
Поз. Артикул Название детали Кол-во Цена
Q402B06F60 Q402B06F60 Big Washer 7; -
Q41206 Q41206 Outer serrated lock washer 7; -
1 DZ14251340013 Left Door Lock 1; -
1 DZ14251340012 Left Door Lock 1; -
2 Q2140616F60 Pan head screw 7; -
3 Q2540820 Винт 2; -
4 DZ14251340014 Door lockscrew 1; -
5 DZ14251340017 Left Door Inhandrail Deck Board 1; -
6 DZ14251340016 Left Door Inhandrail 1; -
7 Q33006 Nut 2; -
8 DZ14251340020 Door Inguide Plate 1; -
9 DZ14251340019 Left Door Lock Guide Plate 1; -
10 DZ14251340018 Left Door Outguide Plate 1; -
11 DZ14251340015 Left Lock set in cab 1; -
12 DZ14251340031 Lock Threded Plate 1; -
13 DZ14251340011 Left Door Inhandrail Airproof 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
