MUDGUARDS OF RIGHT
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

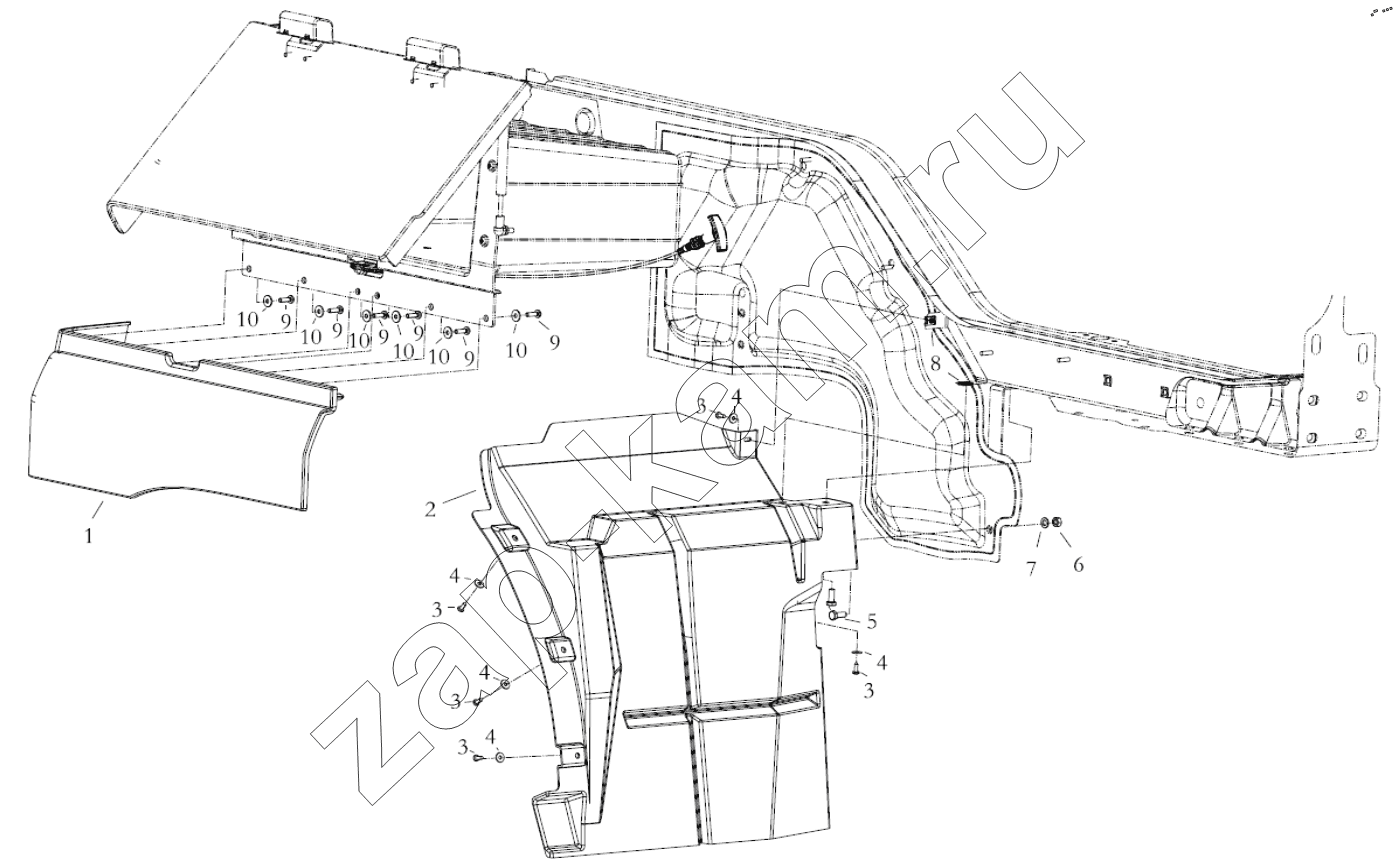

Схема/чертеж: MUDGUARDS OF RIGHT / Shaanxi Shacman SX33186T386 (X3000)
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
10
10
Поз. Артикул Название детали Кол-во Цена
1 DZ14251230014 Mudguards assembly left 1; -
2 DZ14251230016 Guard plate left wide 1; -
3 Q2714816 Cross Recess Head Screw 5; -
4 Q40205 Шайба 5; -
5 Q150B0820 Болт 2; -
6 Q334081 Type all-metal hexagonal lock nut 1; -
7 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 1; -
8 Q39748202A Type reed nut 2; -
9 Q2140620 Винт 7; -
10 Q40206 Шайба 7; -
11 DZ14251230038 Bracket right 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
