STEERING HYDRAULIC DEVICE
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

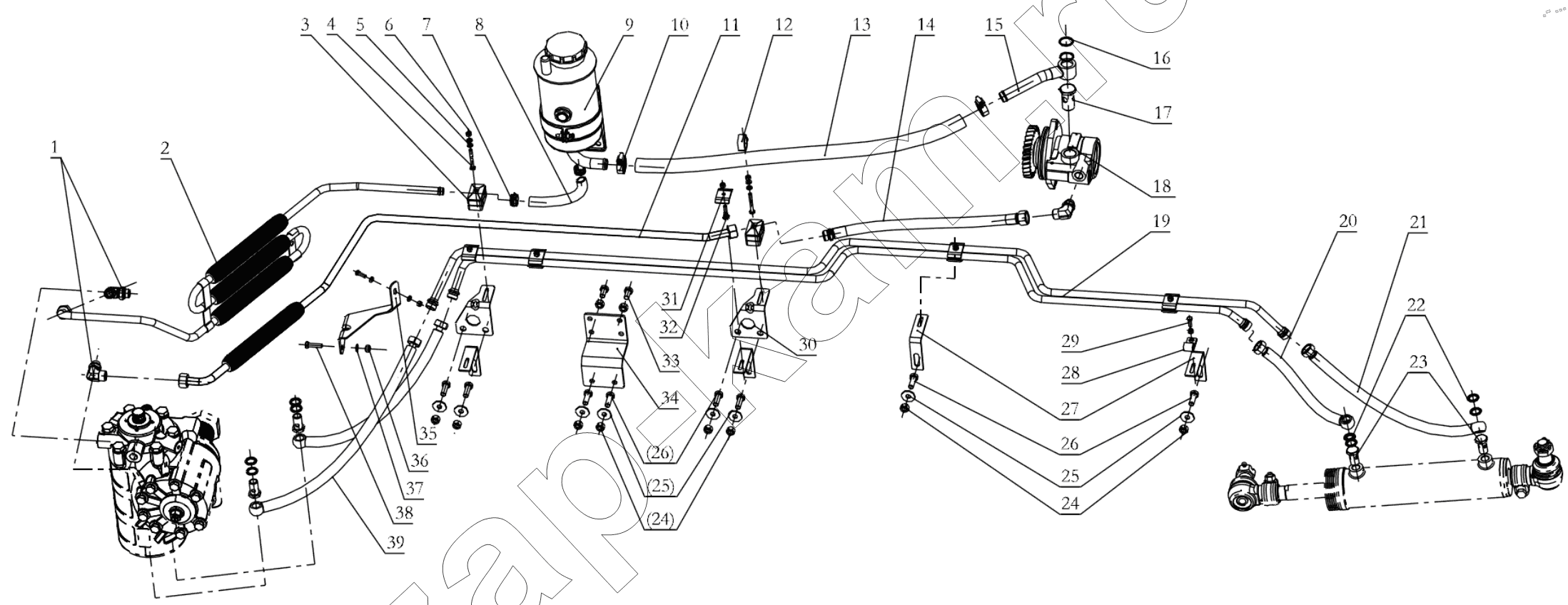

Схема/чертеж: STEERING HYDRAULIC DEVICE / Shaanxi Shacman SX33186T386 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
1 SZ947000825 Joint 3; -
2 DZ97319470220 Relivery line 1; -
3 DZ97319470250 Pipe clamp 2; -
4 Q150B0650 Hex screw 2; -
5 Q401B06 Flat washer 6; -
6 Q33206 Шайба стопорная 8; -
7 190003989336 Clip 2; -
8 DZ95189470012 Rubber hose 1; -
9 DZ95319470087 Oil container assembly 1; -
10 190003989301 Clip 2; -
11 DZ97319470222 Delivery line 1; -
12 SZ947000860 Clip 1; -
13 DZ97189470250 Rubber hose 1; -
14 DZ97189471022 High pressure hose 1; -
15 DZ97189470225 Annular joint 1; -
16 190003098031 Шайба уплотнительная 2; -
17 190003962651 Болт 1; -
18 DZ97319470213 Steering pump 1; -
19 DZ96319470019 Delivery line 1; -
20 DZ91189470035 Pipe 1; -
21 DZ91189470003 Полиуретановый шланг в сборе 2; -
22 DZ91189470114 Seal-washer 8; -
23 190003962632 Болт 4; -
24 Q33210T2F3 Hex nut 10; -
25 Q402B10 Washer 8; -
26 Q150B1030T1F3 Hex screw 8; -
27 DZ9118470031 Bracket 4; -
28 199000360408 Clip 1; -
29 Q150B0620 Hex.screw 2; -
30 DZ97189470253 Bracket 2; -
31 118800730187 Pipe clamp 2; -
32 Q150B0630 Болт 2; -
33 Q150B1020T1F3 Hex screw 2; -
34 DZ95259470023 Bracket 1; -
35 DZ95319470256 Bracket 1; -
36 Q33208T2F3 Hex nut 1; -
37 Q401B08 Washer 1; -
38 Q150B0830T1F3 Hex bolt 1; -
39 DZ91189470004 Полиуретановый шланг в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
