SUN VISOR
/ Shaanxi Shacman SX33186T386 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

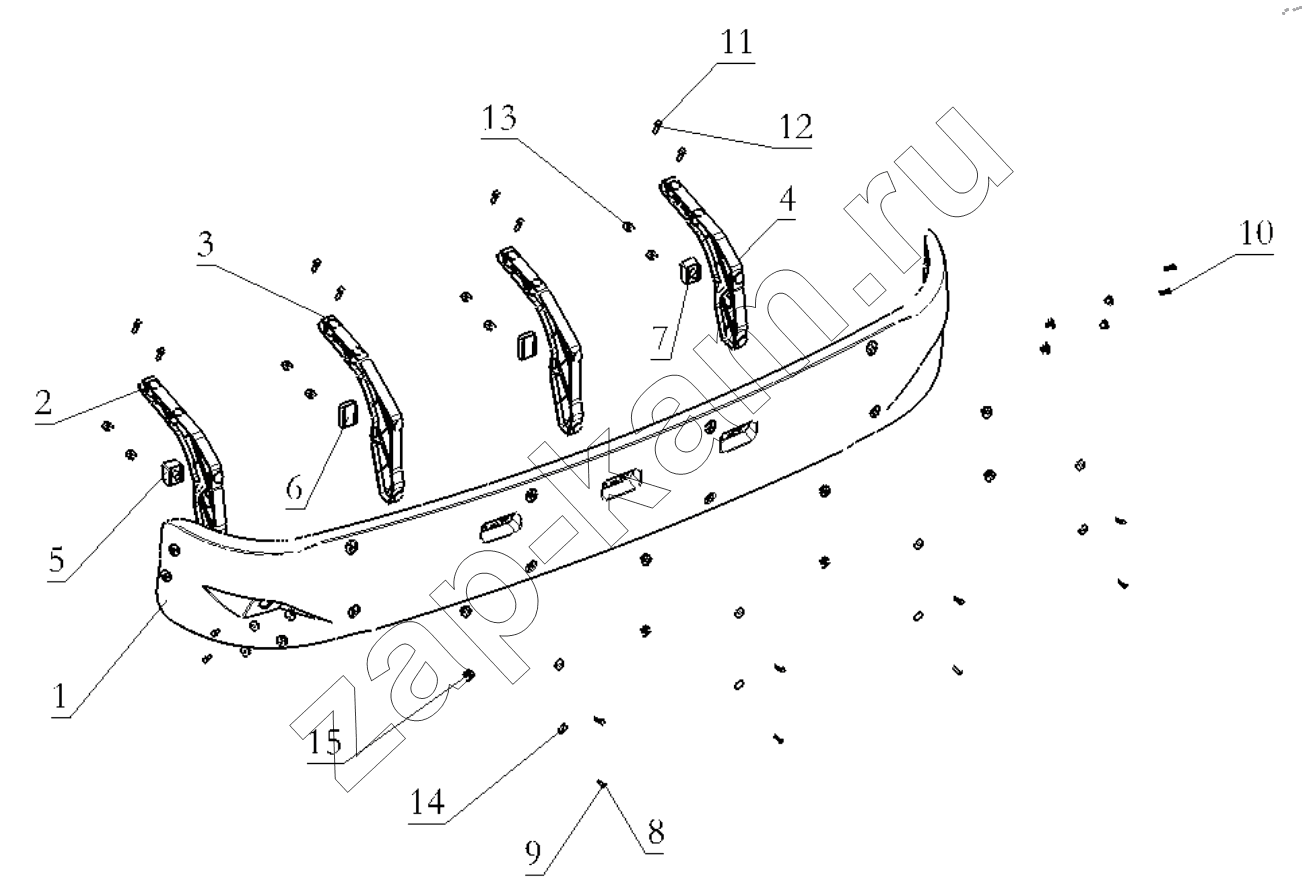

Схема/чертеж: SUN VISOR / Shaanxi Shacman SX33186T386 (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 DZ14251880032 Sunshade body 1; -
2 DZ14251880072 Right mounting bracket assembly 1; -
3 DZ14251880073 Middle mounting bracket assembly 1; -
4 DZ14251880071 Left mounting bracket assembly 1; -
5 DZ14251880070 Right bracket pad 1; -
6 DZ14251880068 Center stand pad 1; -
7 DZ14251880069 Left bracket pad 1; -
8 Q2140635F60 Pan-head screw 8; -
9 Q40106F60 Washer 12; -
10 Q2140625F60 Cross recessed pan head screws 4; -
11 Q150B0630 Болт 8; -
12 Q40206 Шайба 8; -
13 Q2214825 Cross groove pan head self-tapping screw and large washer assembly 2; -
14 DZ14251880023 Plastic washer 12; -
15 DZ14251880039 Rubber gasket 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
