Система приводного вала;PROPELLER SHAFT SYSTEM
/ Shaanxi Shacman SX3318HT366TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

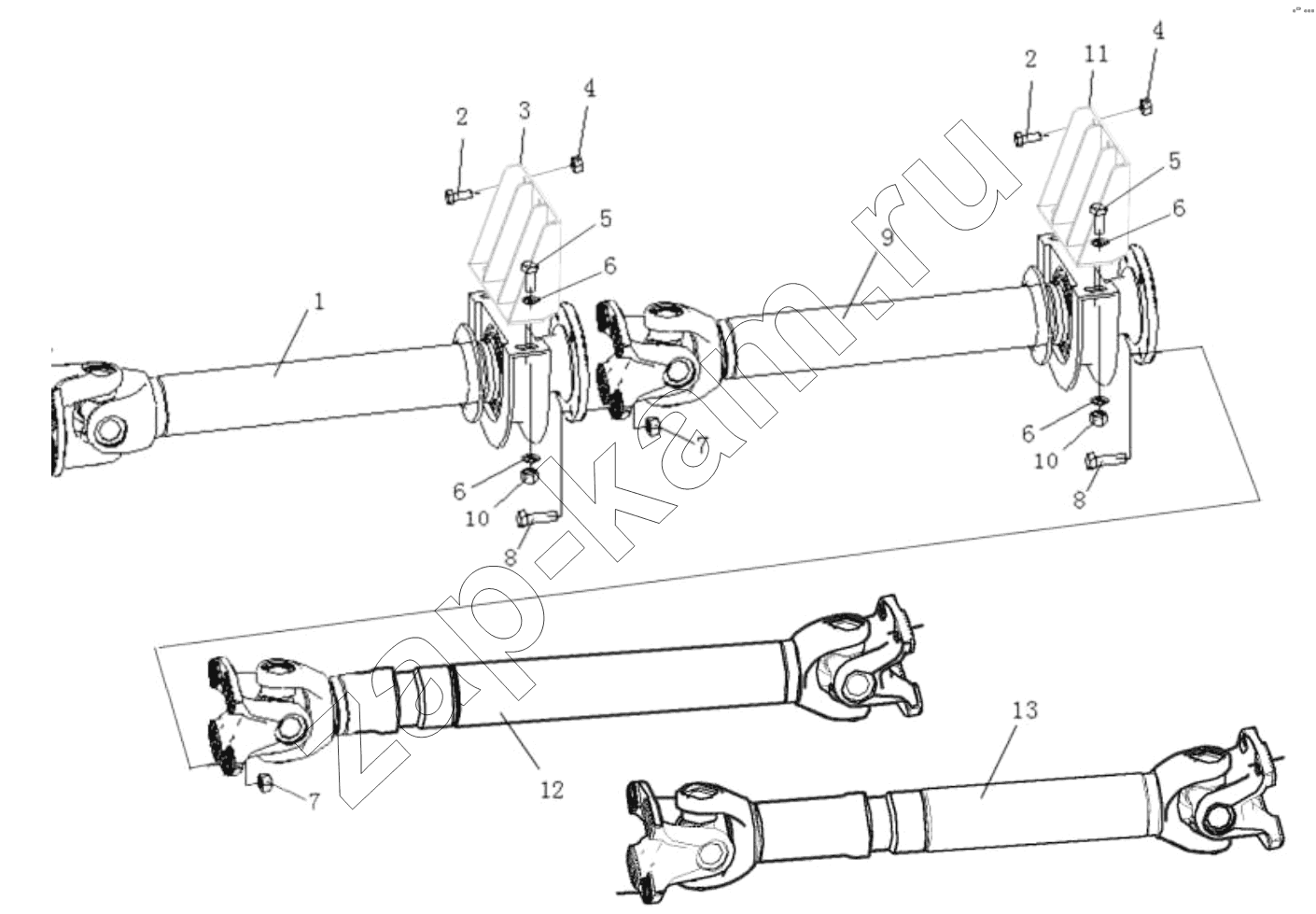

Схема/чертеж: Система приводного вала;PROPELLER SHAFT SYSTEM / Shaanxi Shacman SX3318HT366TL
1
2
2
3
4
4
5
5
6
6
6
6
7
7
8
8
9
10
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 DZ92189315123 Intermediate propeller shaft 1; -
2 Q151C1230 Болт 10; -
3 DZ96259316323 Support angle plate assembly 1; -
4 190003888457 Гайка самоблокировочная 10; -
5 Q151B1435T1F3 Hex screw 8; -
6 Q40114 Шайба 16; -
7 190003888458 Гайка 24; -
8 Q151B1455TF3 Hex head bolts 24; -
9 DZ92189315095 Intermediate drive shaft 1; -
10 190003888620 Self-locking nuts 8; -
11 DZ96259316326 Support angle plate assembly 1; -
12 DZ9114315112 Propeller shaft 1; -
13 DZ9114312072 Карданный вал 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
