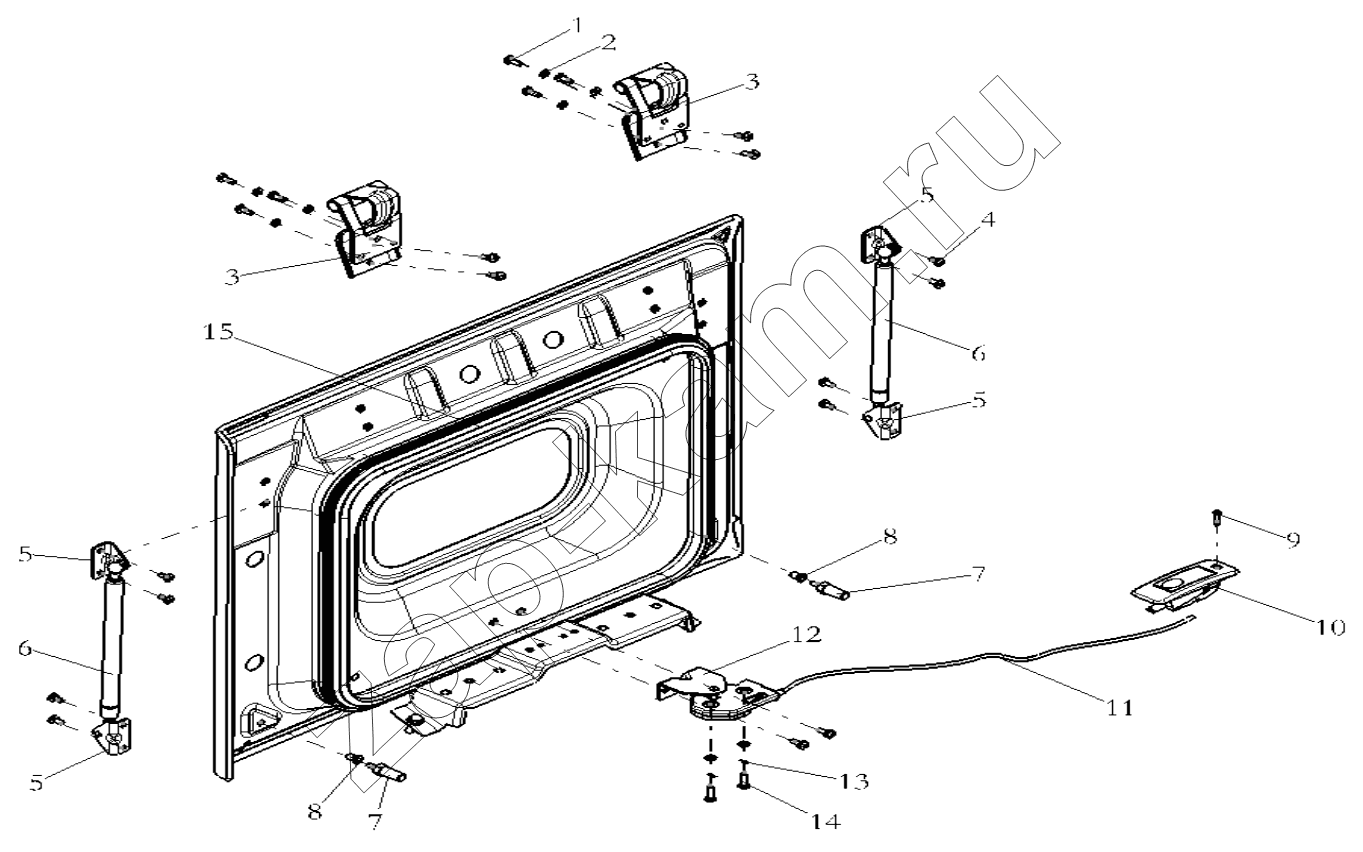

ДВЕРЬ ИНСТРУМЕНТАЛЬНОГО ЯЩИКА; TOOLBOX DOOR
/ Shaanxi Shacman SX4188YY381

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во
1 Q2140616 Болт 24;
2 Q401B06 Flat washer 24;
3 DZ16231290210 Gemel 4;
4 Q2140612 Гайка 16;
5 DZ16251290051 Gaseity spring bracket 8;
6 DZ16251290050 Gaseity spring 4;
7 DZ16251290071 Limit part 4;
8 06.13169.0012 Заклепка 4;
9 Q2714225 Crosshead bolt 2;
10 DZ16231292105 Toolbox lock switch 2;
11 DZ16251292107 Left toolbox lock assembly 1;
12 DZ16231292101 Toolbox lockpin 2;
13 Q40306 Шайба 4;
14 Q150B0620 Hex.screw 4;
15 DZ16251290070 Toolbox pressurize part 2;
16 DZ16251292108 Right toolbox lock assembly 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
