СБОРКА РАМЫ; FRAME ASSY
/ Shaanxi Shacman SX4188YY381

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

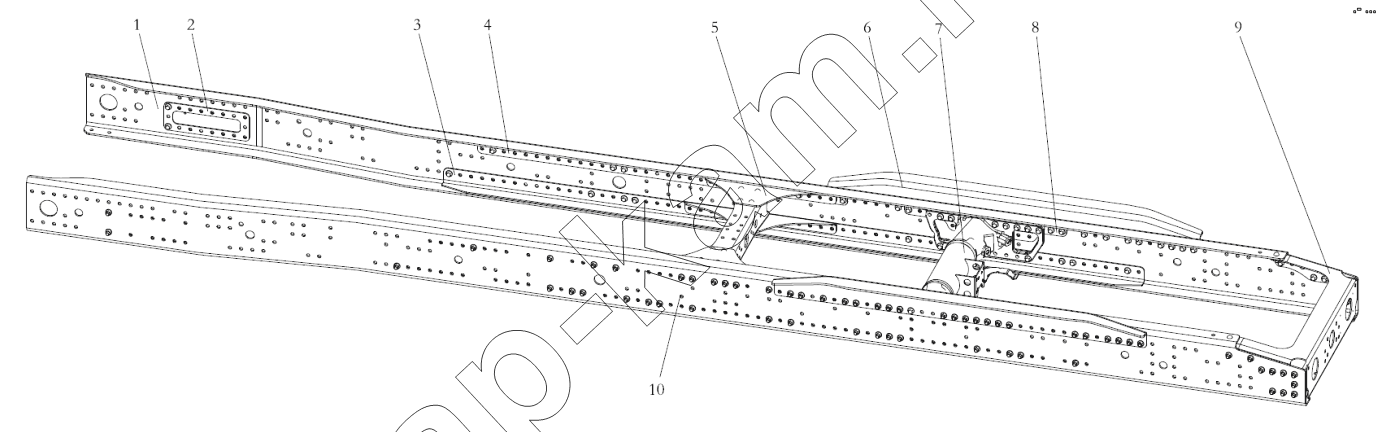

Схема/чертеж: СБОРКА РАМЫ; FRAME ASSY / Shaanxi Shacman SX4188YY381
1
2
3
4
5
6
7
8
8
9
10
Поз. Артикул Название детали Кол-во Цена
DZ9X189512250 DZ9X189512250 Frame assy 1; -
1 DZ9X189512202 Right carling 1; -
2 DZ9X259513317 Base plate 2; -
3 DZ9X189512208 Reinforce plate 2; -
4 DZ9X189512207 Upside reinforce plate 2; -
5 DZ9X259511230 Cross member assy 1; -
6 DZ9X189512243 Saddle junction plate 2; -
7 DZ9X259512044 Cross member assy 1; -
8 DZ9X189512204 Reinforce plate 1; -
8 DZ9X189512203 Reinforce plate 1; -
9 DZ9X259512082 Rear cross member assy 1; -
10 DZ9X189512201 Left carling 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
