ЗВУКОИЗОЛИРУЮЩАЯ КАБИНА; NOISE INSULATION CAB
/ Shaanxi Shacman SX4188YY381

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

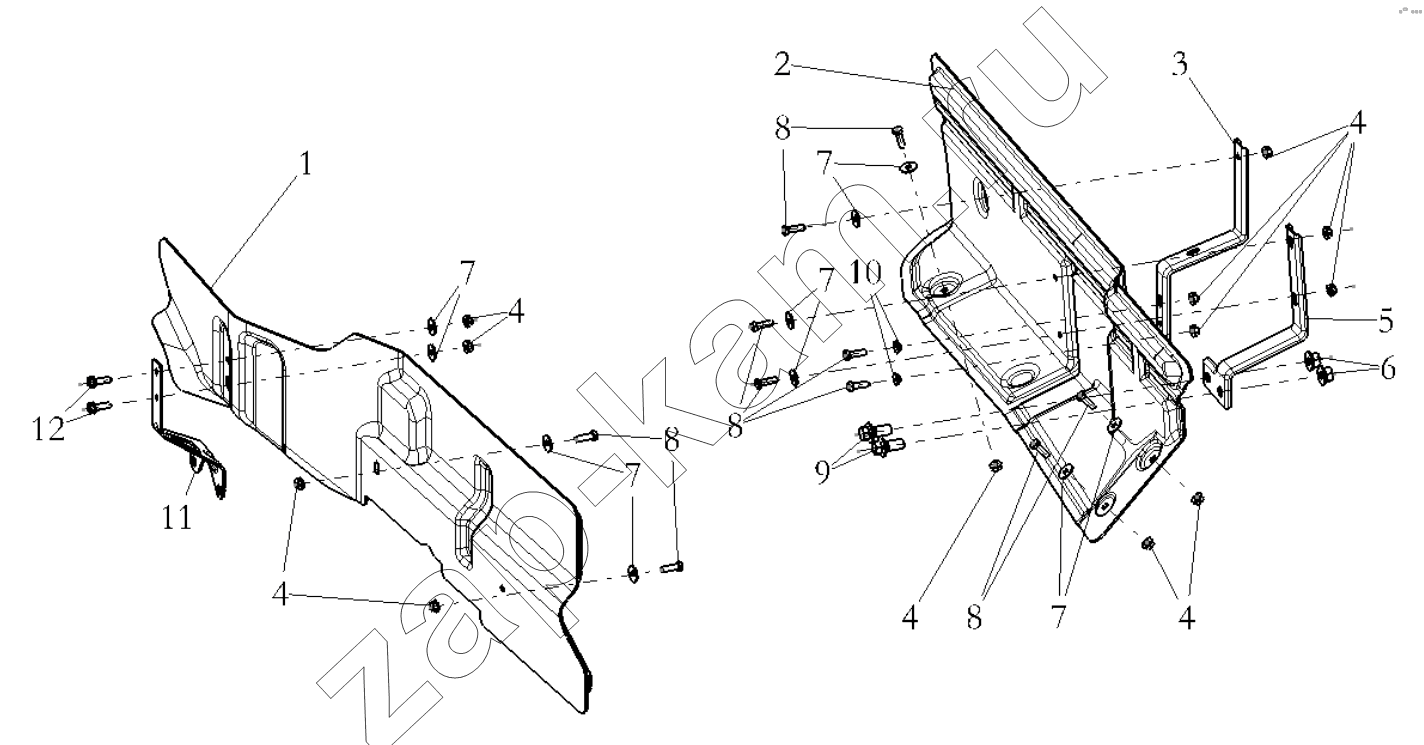

Схема/чертеж: ЗВУКОИЗОЛИРУЮЩАЯ КАБИНА; NOISE INSULATION CAB / Shaanxi Shacman SX4188YY381
1
2
3
4
4
4
4
4
5
6
7
7
7
7
7
8
8
8
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 DZ16251690007 Left sound insulation board 1; -
2 DZ16251690008 Right sound insulation board 1; -
3 DZ16251690009 Right bracket 1; -
4 Q33008 Nut 12; -
5 DZ16251690020 Middle bracket 1; -
6 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
7 Q402B08 Hex bolt 10; -
8 Q150B0825T1F3 Hex bolt 10; -
9 Q1811430TF3 Hexagon Flange Bolt 2; -
10 DZ9L149778258 Washer 2; -
11 DZ16251690014 Left bracket 1; -
12 Q1840825 Hexagon flange bolt 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
