ЗВУКОИЗОЛИРУЮЩАЯ КАБИНА; NOISE INSULATION CAB
/ Shaanxi Shacman SX4188YY381

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

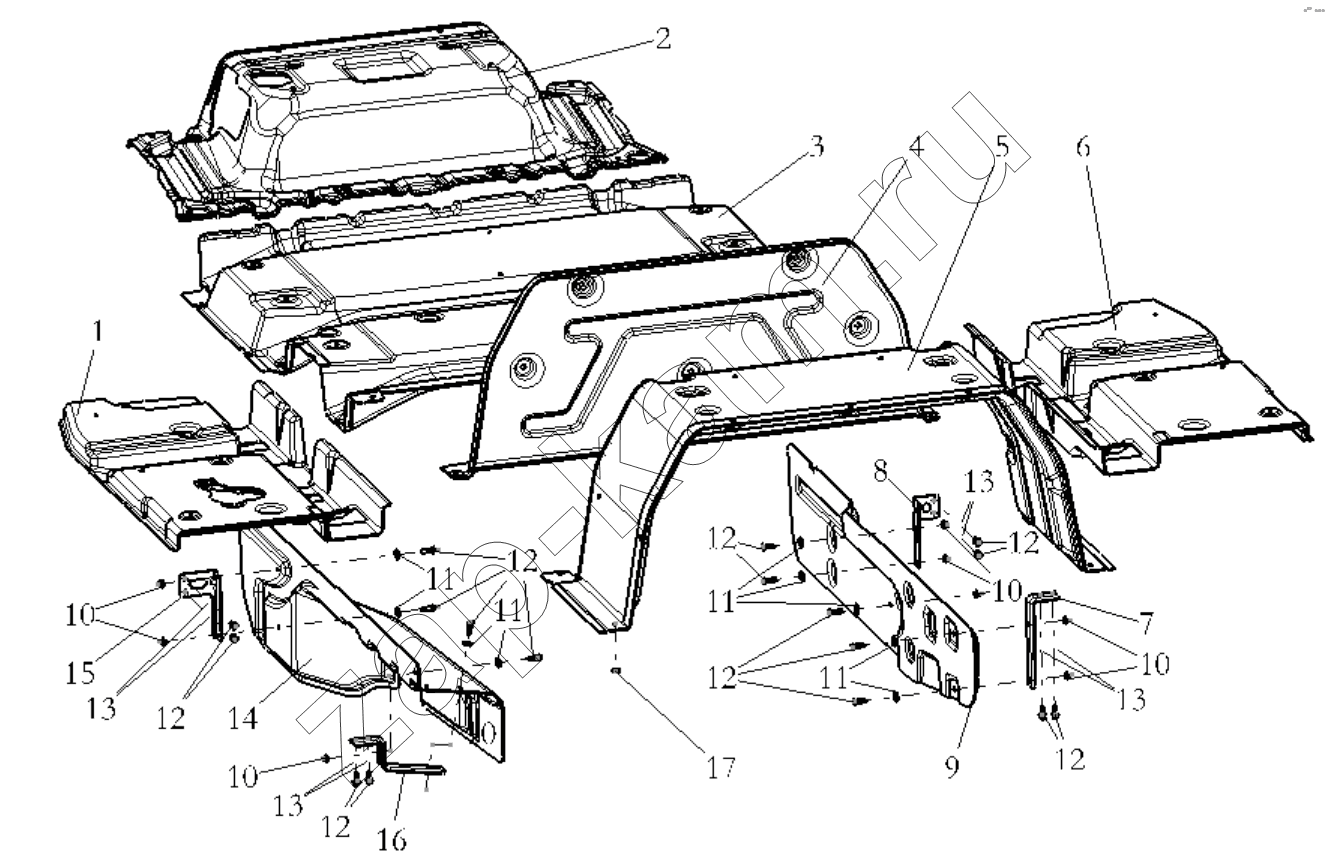

Схема/чертеж: ЗВУКОИЗОЛИРУЮЩАЯ КАБИНА; NOISE INSULATION CAB / Shaanxi Shacman SX4188YY381
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 DZ16251690023 Left floor sound insulation board 1; -
2 DZ16251690001 Front sound insulation board 1; -
3 DZ16251690002 Mid sound insulation board 1; -
4 DZ16251690006 Sound insulation board 1; -
5 DZ16251690003 Rear sound insulation board 1; -
6 DZ16251690022 Right floor sound insulation board 1; -
7 DZ16251690012 Right rear bracket 1; -
8 DZ16251690015 Right front bracket 1; -
9 DZ16251690005 Right sound insulation 1; -
10 Q33008 Nut 9; -
11 Q402B08 Hex bolt 9; -
12 Q150B0825T1F3 Hex bolt 17; -
13 Q401B08 Washer 8; -
14 DZ16251690004 Left sound insulation board 1; -
15 DZ16251690010 Left front bracket 1; -
16 DZ16251690011 Left rear bracket 1; -
17 81.90820.0340 Шайба-фиксатор 5-22-Х12СRNI177 46; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
