BUMPER AND FRONT BRACKET
/ Shaanxi Shacman SX4255DV385

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

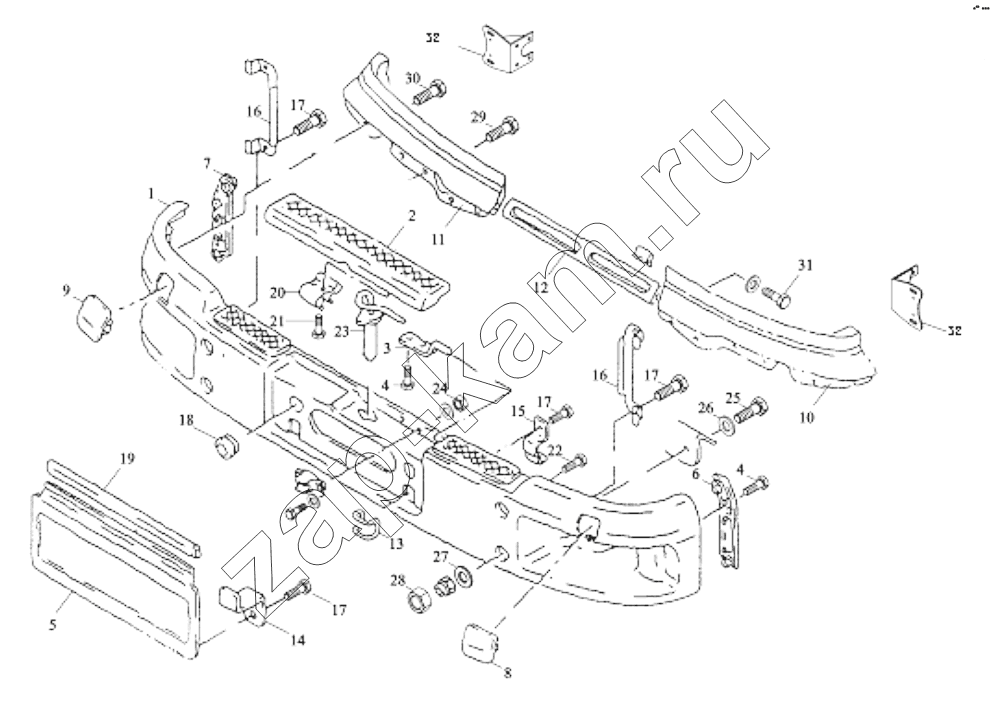

Схема/чертеж: BUMPER AND FRONT BRACKET / Shaanxi Shacman SX4255DV385
1
1
1
1
1
1
1
1
1
2
3
4
4
5
8
9
10
11
12
13
15
16
16
17
17
17
17
19
20
21
22
27
29
30
31
32
32
Поз. Артикул Название детали Кол-во Цена
1 DZ93259932010 Delong body bumper assembly 1; -
1 DZ93259932011 Delong high bumper assembly 1; -
1 DZ93189932011 Буфер 1; -
2 81.41610.0191 Откидная створка верхняя 1; -
3 81.41610.0154 Крепление 2; -
4 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 4; -
5 81.41610.0150 Откидная створка нижняя 1; -
8 81.41613.0065 Cover left 1; -
9 81.41613.0070 Cover right 1; -
10 81.41610.0167 Облицовка левая 1; -
11 81.41610.0166 Облицовка правая 1; -
12 81.41610.0164 Облицовка центральная 1; -
13 81.41610.0153 Кронштейн 2; -
15 81.41610.0172 Пластина 2; -
16 81.41610.0198 Кронштейн 2; -
17 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 8; -
19 81.96121.0032 Пластина замок 2; -
20 81.41610.0192 Замок 1; -
21 81.90470.0619 Болт РТ-КА5х12-WN1412-10.9-А3С 2; -
22 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 28; -
27 81.90712.0881 Шайба 4; -
29 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 10; -
30 ^/\1ЩкШШ Screw 2; -
31 81.90470.0621 Винт РТ-КА5х20-WN1411-10.9-А3R 2; -
32 DZ9112930620 Кронштейн 1; -
33 DZ9112930630 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
