SUSPENSION
/ Shaanxi Shacman SX4255DV385

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

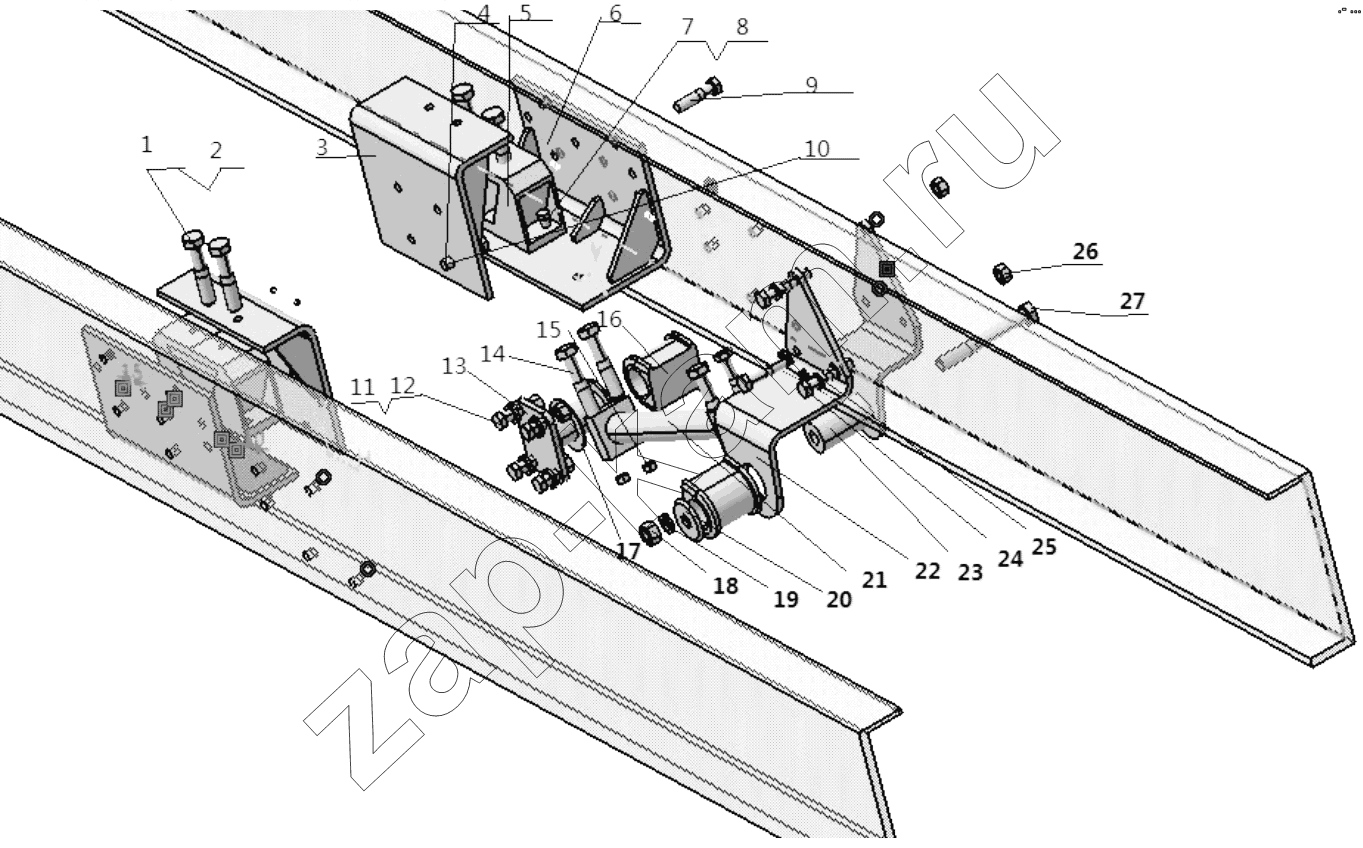

Схема/чертеж: SUSPENSION / Shaanxi Shacman SX4255DV385
1
2
3
3
3
3
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 Q151C1240 Hexagon head bolts - fine teeth 4; -
2 Q40312 Шайба пружинная 4; -
3 DZ93259260020 Front bracket 1; -
3 DZ93259260010 Front bracket 1; -
4 Q151B1640 Hex bolt 8; -
5 199100590031 V shape support assmbly 4; -
6 DZ93259260040 Bracket support 1; -
6 DZ93259260030 Bracket support 1; -
7 Q151B1240 Hex screw 1; -
8 Q40312 Шайба пружинная 4; -
9 Q40316 Шайба пружинная 8; -
10 Q40316 Шайба пружинная 8; -
11 Q151B1640 Hex bolt 4; -
12 Q40316 Шайба пружинная 4; -
13 4320-1801070 Bracket support for bear 1; -
14 Q151C12110 Hex locknut 4; -
15 Q341C12 Locking nut 4; -
16 178000680031 Rubber bear 2; -
17 199000260023 Bear bracket 2; -
18 Q341B20 Hex locknut 2; -
19 Q40320 Шайба пружинная 8; -
20 AZ9118260025 Cushion 1; -
21 DZ95259260039 Push pole 1; -
22 DZ91259260050 Support 1; -
23 DZ91259260080 Bracket support for bear 1; -
24 Q151B1680 Hex bolt 3; -
25 Q40316 Шайба пружинная 3; -
26 Q341B16 Гайка № 1 3; -
27 Q151B20155 Hex bolt 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
