CAB REAR LEFT FENDER
/ Shaanxi Shacman SX42564V324 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

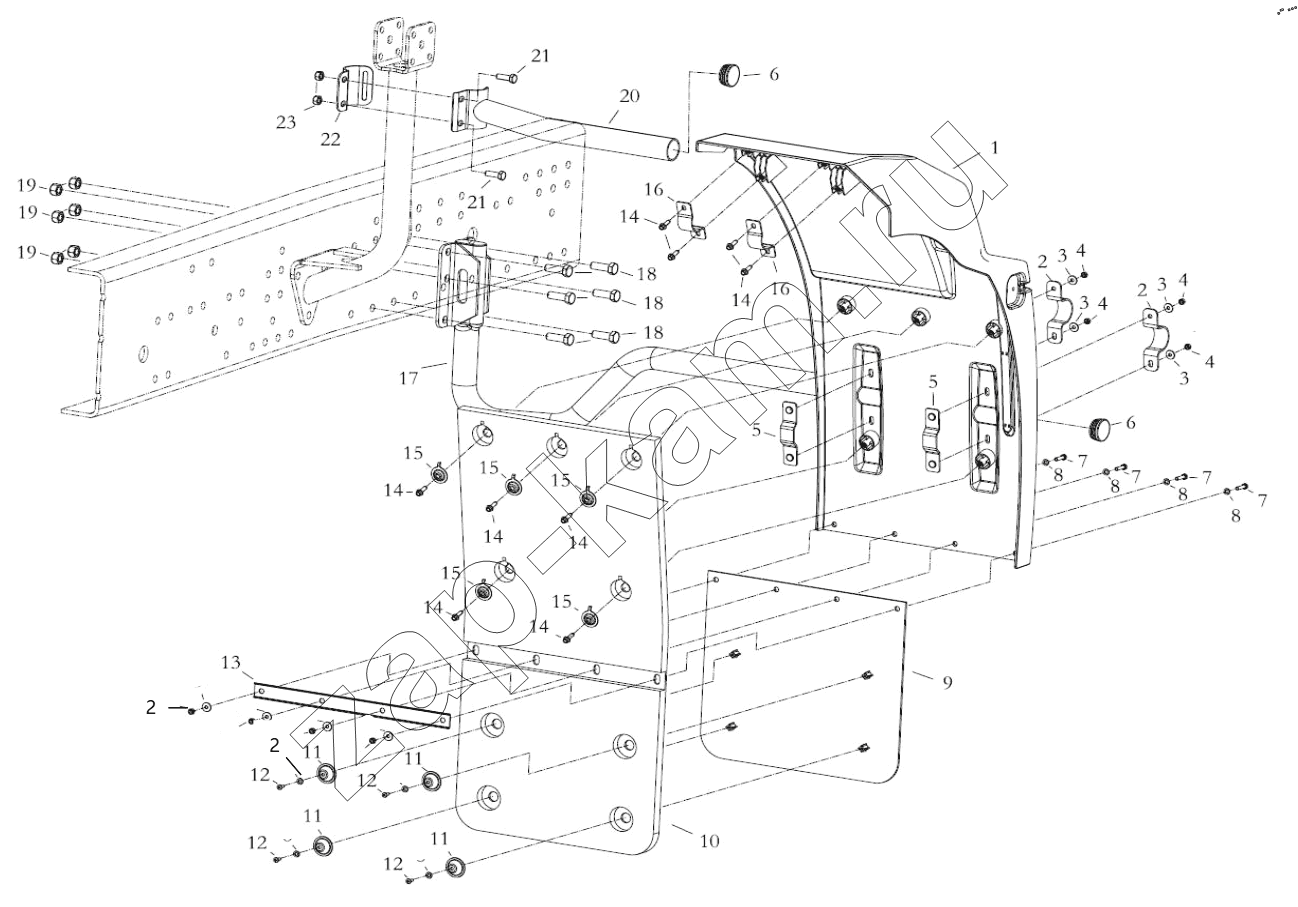

Схема/чертеж: CAB REAR LEFT FENDER / Shaanxi Shacman SX42564V324 (X3000)
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
10
11
11
11
11
12
12
12
12
13
14
14
14
14
14
14
14
15
15
15
15
15
16
16
17
18
18
18
19
19
19
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
DZ14251230043 DZ14251230043 Washer 1; -
1 DZ14251230033 Mudguards left rear 1; -
2 DZ14251230066 Clamp assembly 2; -
3 Q402B06 Big Washer 8; -
4 Q340B06 Nut 8; -
5 DZ14251230068 Internal compression 2; -
6 81.96002.0416 Пробка 2; -
7 Q150B0825T1F3 Hex bolt 4; -
8 Q402B08 Hex bolt 4; -
9 DZ14251230042 Mud flap 1; -
10 DZ14251230041 Mud flap 1; -
11 DZ14251230029 Tableting 4; -
12 Q2714816 Cross Recess Head Screw 4; -
13 DZ14251230024 Mud retaining leather fixing bracket 1; -
14 Q2706322A Hexagonal flange surface self-tapping nails 9; -
15 DZ14251230051 Tableting 4; -
16 DZ14251230056 Clip 2; -
17 DZ14251230060 Bracket assembly rear left 1; -
18 Q1811440TF3 Hex Flange Face Bearing Bolts-Fine 4; -
19 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
20 DZ14251230030 Bracket assembly left 1; -
21 Q150B1030T1F3 Hex screw 2; -
22 DZ1640230213 Хомут 1; -
23 Q33210T2F3 Hex nut 2; -
24 Q401B06 Flat washer 4; -
25 Q340B08T2F3 Type 1 hex nut 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
