ENGINE SUSPENSION
/ Shaanxi Shacman SX42564V324 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

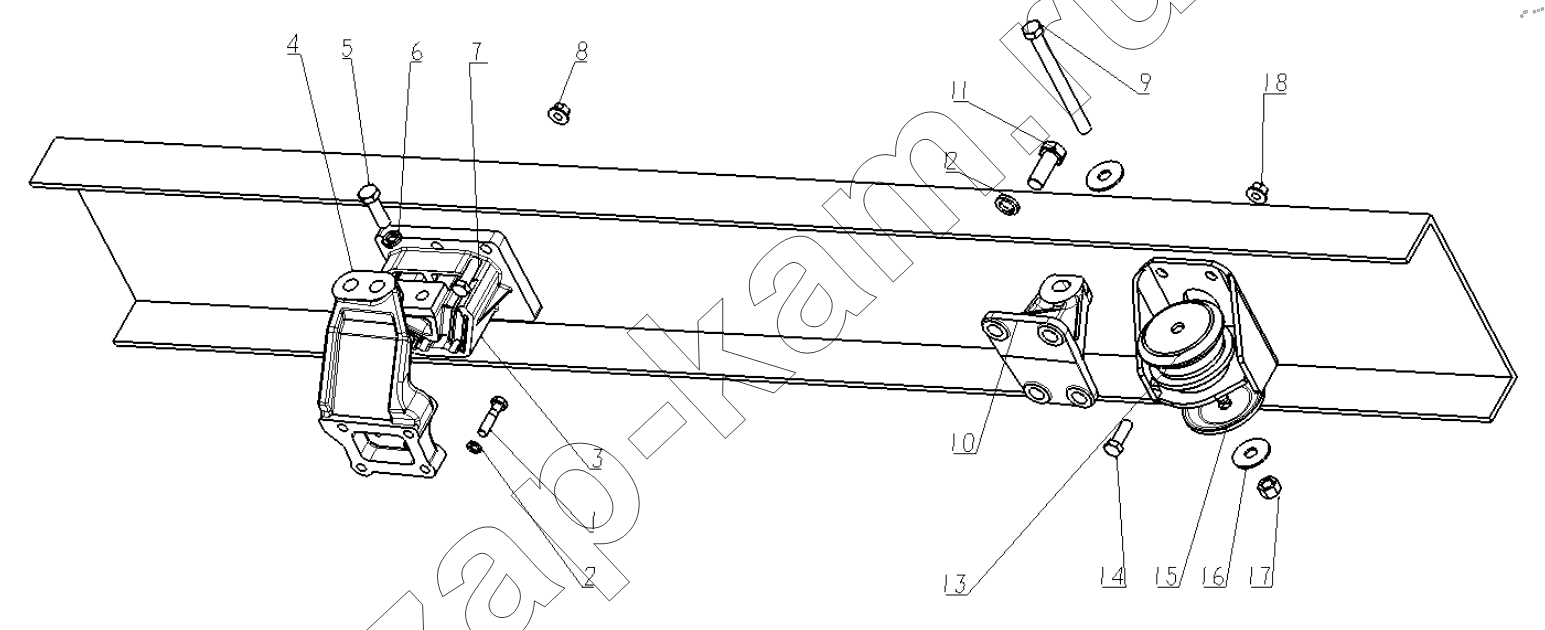

Схема/чертеж: ENGINE SUSPENSION / Shaanxi Shacman SX42564V324 (X3000)
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 Q150B1475TF2 Hex.bolt 8; -
2 Q40314 Шайба пружинная 8; -
3 DZ95259590116 Front support engine 1; -
3 DZ95259590115 Front support engine 1; -
4 DZ95259590131 Frontbracket engine 1; -
4 DZ95259590132 Front bracket engine 1; -
5 Q150B1655TF3 Hex.bolt 2; -
6 Q40316 Шайба пружинная 2; -
7 Q151B1445TF3 Hex head bolts-fine pitch 10; -
8 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 10; -
9 DZ95259590089 Bolt 2; -
10 DZ95259590052 Right bracket support 1; -
10 DZ95259590051 Left bracket support 1; -
11 Q150B1475TF2 Hex.bolt 8; -
12 Q40314 Шайба пружинная 8; -
13 DZ95259590068 Right bracket support 1; -
13 DZ95259590067 Left bracket support 1; -
14 Q150B2050 Болт 8; -
15 81.41506.0130 Планка 2; -
16 DZ93259590006 Spring washer 2; -
17 DZ93259590005 Metal hex locknut II 2; -
18 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
