FRONT SUSPENSION (DC 95259690907)
/ Shaanxi Shacman SX42564V324 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

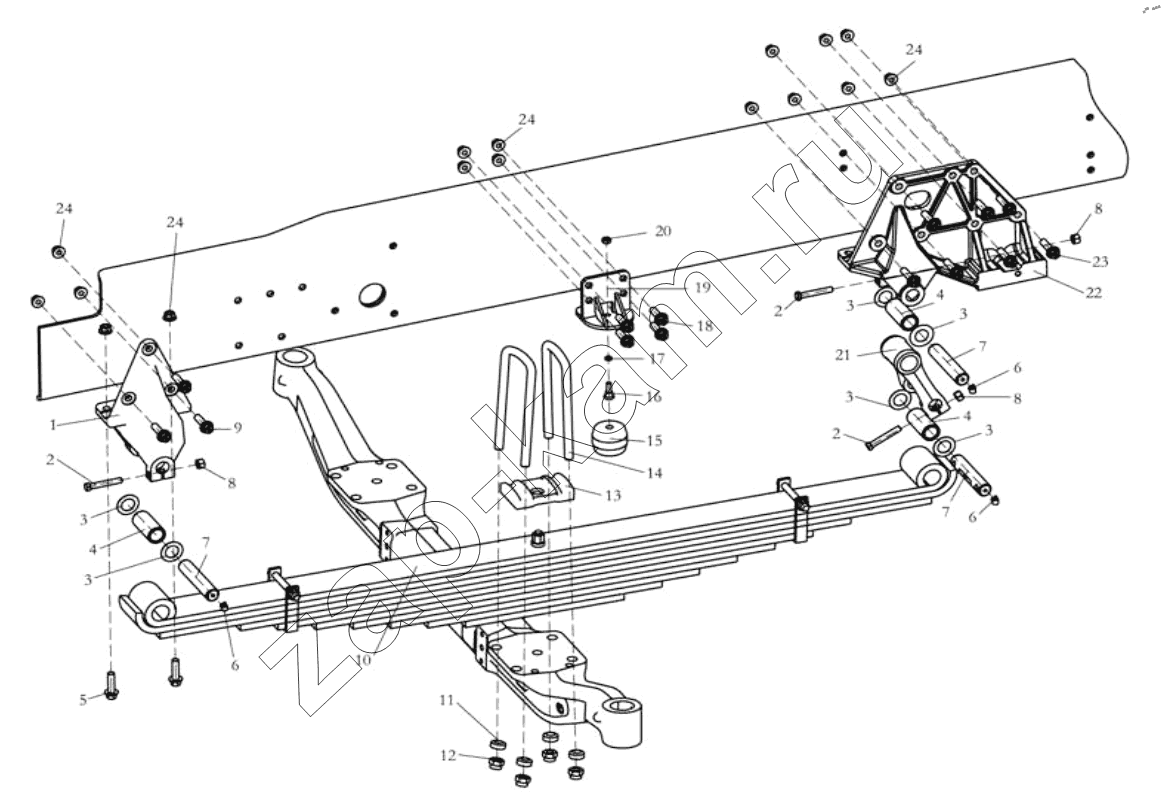

Схема/чертеж: FRONT SUSPENSION (DC 95259690907) / Shaanxi Shacman SX42564V324 (X3000)
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
24
24
Поз. Артикул Название детали Кол-во Цена
Q151B1460TF3 Q151B1460TF3 Hex screw 14; -
1 SZ970000736 Front spring front bracket 2; -
2 Q151C1270T1F3 Hex head bolts-fine pitch 2; -
2 Q151C1275T1F3 Hex head bolts-fine pitch 4; -
3 168000520050 Шайба 12; -
4 199000520078 Втулка-ушка 6; -
5 Q151B1455TF3 Hex head bolts 4; -
6 190003963124 Масленка 2; -
6 190003963127 Масленка 4; -
7 199100520065 Палец 5; -
7 DZ9100520007 Стремянка рессоры 1; -
8 190003888457 Гайка самоблокировочная 6; -
9 Q151B1450TF3 Hex head bolts-fine pitch 6; -
10 DZ9100529008 Front left leaf spring assembly 1; -
10 DZ9100529009 Front right leaf spring assembly 1; -
11 06.15150.2112 Gasket 8; -
12 06.11289.0003 Shoulder nut 8; -
13 81.41335.0084 Spring clamping plate 2; -
14 DZ95259521230 Front spring riding bolt 2; -
14 DZ95259521320 Front spring riding bolt 2; -
15 188000520017 Упор амортизатора 2; -
16 188000520019 Болт 2; -
17 Q40310 Шайба 2; -
18 Q151B1445TF3 Hex head bolts-fine pitch 8; -
19 DZ96319690103 Front spring limit bracket assembly 2; -
20 Q340B10 Nut 2; 80
21 199100520034 Ушко рессоры 2; -
22 SZ970000737 Front spring left rear bracket 1; -
22 SZ970000782 Front spring right rear bracket 1; -
23 Q151B1455TF3 Hex head bolts 8; -
24 190003888620 Self-locking nuts 40; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
