HYDRAULIC DEVICE
/ Shaanxi Shacman SX42564V324 (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

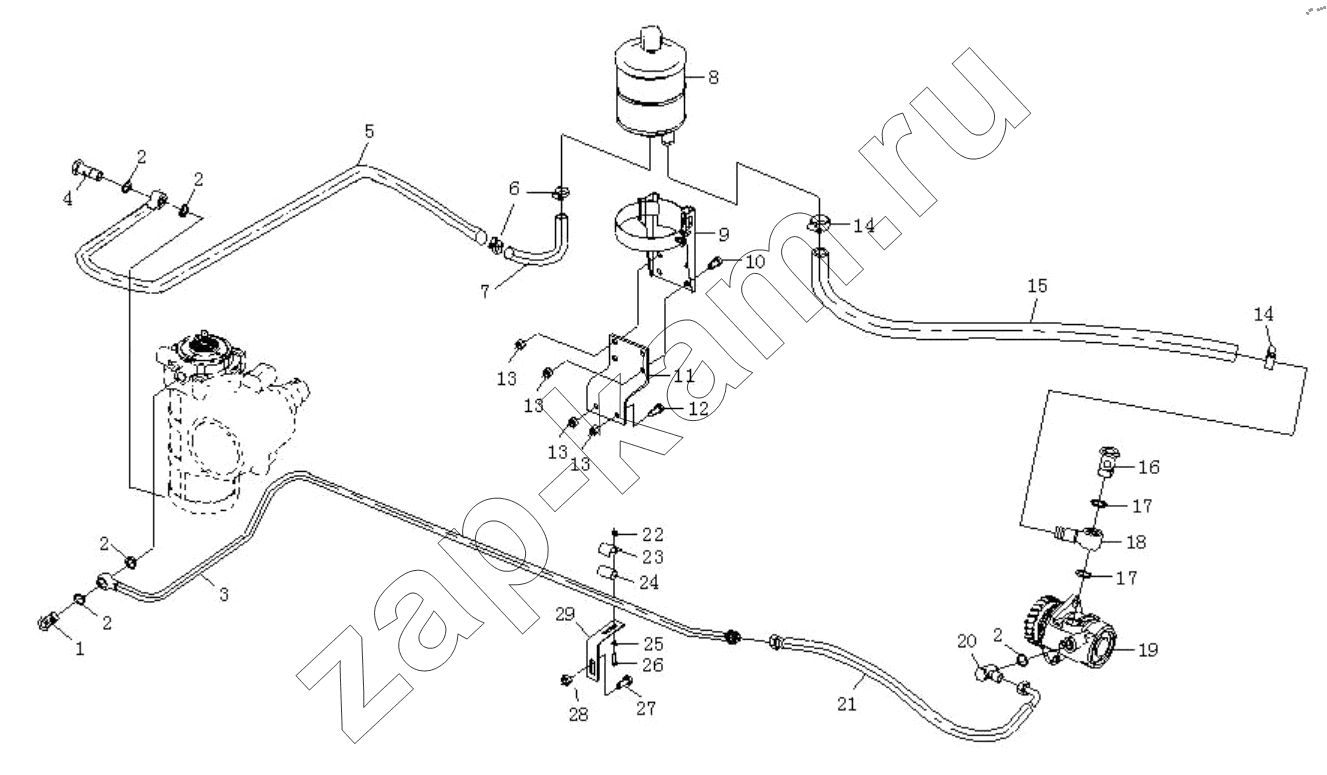

Схема/чертеж: HYDRAULIC DEVICE / Shaanxi Shacman SX42564V324 (X3000)
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
Q150B0620 Q150B0620 Hex.screw 1; -
SZ947000860 SZ947000860 Clip 1; -
DZ9100470039 DZ9100470039 Spring jacket 1; -
1 190003962632 Болт 1; -
2 Q72318 Шайба уплотнительная 4; -
3 DZ97189470226 Delivery line 1; -
4 190003962632 Болт 1; -
5 DZ95189470104 Relivery line 1; -
6 190003989336 Clip 2; -
7 DZ95189470012 Rubber hose 1; -
8 DZ95189470063 Oil container assy 1; -
9 DZ9100470040 Кронштейн бачка в сборе 1; -
10 Q150B1020T1F3 Hex screw 2; -
11 DZ95259470023 Bracket 1; -
12 Q150B1030T1F3 Hex screw 2; -
13 Q33210T2F3 Hex nut 4; -
14 190003989301 Clip 2; -
15 DZ9100470051 Hose 1; -
16 190003962651 Болт 1; -
17 190003098031 Шайба уплотнительная 2; -
18 199100470076 Гайка-штуцер 1; -
19 DZ97189470215 Steering pump 1; -
20 190003962632 Болт 1; -
21 DZ91189470004 Полиуретановый шланг в сборе 1; -
22 Q340B06 Nut 1; -
23 118800730187 Pipe clamp 2; -
23 138091360181 Хомут 1; -
24 161000060211 Резиновый шланг 1; -
25 Q40206 Шайба 3; -
26 Q150B0630 Болт 2; -
27 Q150B1030T2F3 Hex screw 3; -
28 Q33210T2F3 Hex nut 3; -
29 DZ9100470015 Bracket 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
