BUMPER AND FRONT BRACKET
/ Shaanxi Shacman SX4256NT324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

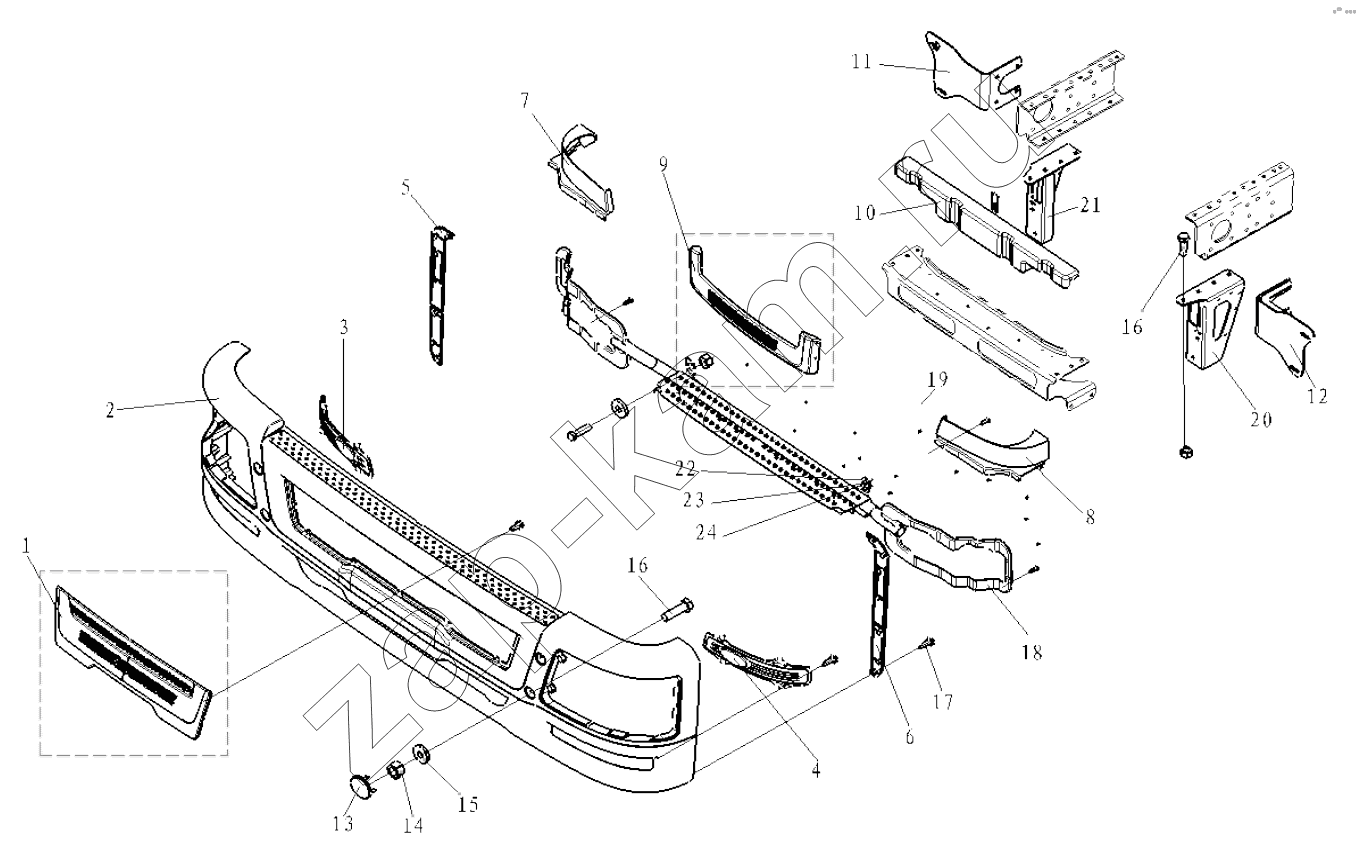

Схема/чертеж: BUMPER AND FRONT BRACKET / Shaanxi Shacman SX4256NT324
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ95189620021 grid 1; -
2 DZ93189932101 Synthetic bumper assembly 1; -
3 DZ93189932117 Flap left 1; -
4 DZ93189932118 Flap right 1; -
5 DZ93189932109 Trim left 1; -
6 DZ93189932110 Trim right 1; -
7 DZ93259932181 Trim left wide 1; -
8 DZ93259932182 Trim right wide 1; -
9 DZ93259932183 Trim center 1; -
10 DZ95189620023 Bracket assembly 1; -
11 DZ93189932210 Position base left 1; -
12 DZ93189932220 Position base right 1; -
13 DZ93189932104 Cover 4; -
14 190003888457 Гайка самоблокировочная 2; -
15 190003936012 Washer 4; -
16 Q151C1240 Hexagon head bolts - fine teeth 4; -
17 Q2715516 Grooved oval head screw 40; -
18 DZ93189932127 Foothold assembly 1; -
19 Q2714819 Grooved oval head screw 4; -
20 DZ93189932205 Bracket left 1; -
21 DZ93189932206 Bracket right 1; -
22 Q150B1030 Болт 8; -
23 Q33210 Гайка 8; -
24 Q40110 Шайба 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
