DOOR COVERING RIGHT
/ Shaanxi Shacman SX4256NT324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

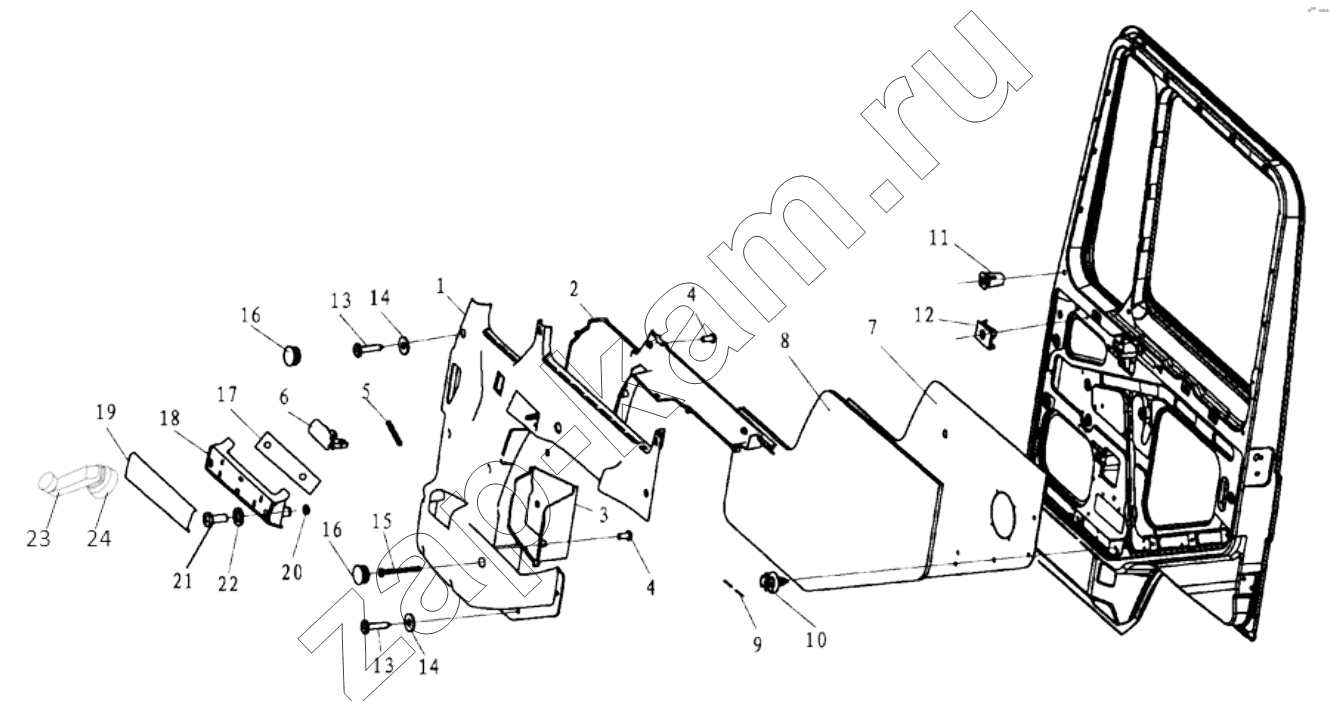

Схема/чертеж: DOOR COVERING RIGHT / Shaanxi Shacman SX4256NT324
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ13241330220 Foil middle right assy 1; -
2 DZ13241330220 Foil middle right assy 1; -
3 DZ13241330220 Foil middle right assy 1; -
4 Q2724295 Grooved oval head collar bolt 12; -
5 81.97610.0288 Пружина 1; -
6 DZ13241330220 Foil middle right assy 1; -
7 DZ13241330260 Door lining assembly right 1; -
8 DZ13241330260 Door lining assembly right 1; -
9 09.81010.0017 Industrial stitching needle 16; -
10 81.62640.0092 Клипса 5; -
11 81.90685.0374 Клипса 10; -
12 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 2; -
13 06.07159.0008 Винт 4,8х25 15; -
14 Q40205 Шайба 11; -
15 06.07159.0010 Винт 4,8х60 1; -
16 DZ13241330415 Plug 4; -
17 DZ13241330240 Door handrail right assy 1; -
18 DZ13241330240 Door handrail right assy 1; -
19 DZ13241330132 Door handrail out board right 1; -
21 Q2726316 Self-tapping countersunk screw 2; -
22 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 2; -
23 DZ13241330413 Window lifter handle 1; -
24 DZ13241330412 Handle fingerstall 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
