FUEL TANK ASSEMBLY
/ Shaanxi Shacman SX4256NT324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

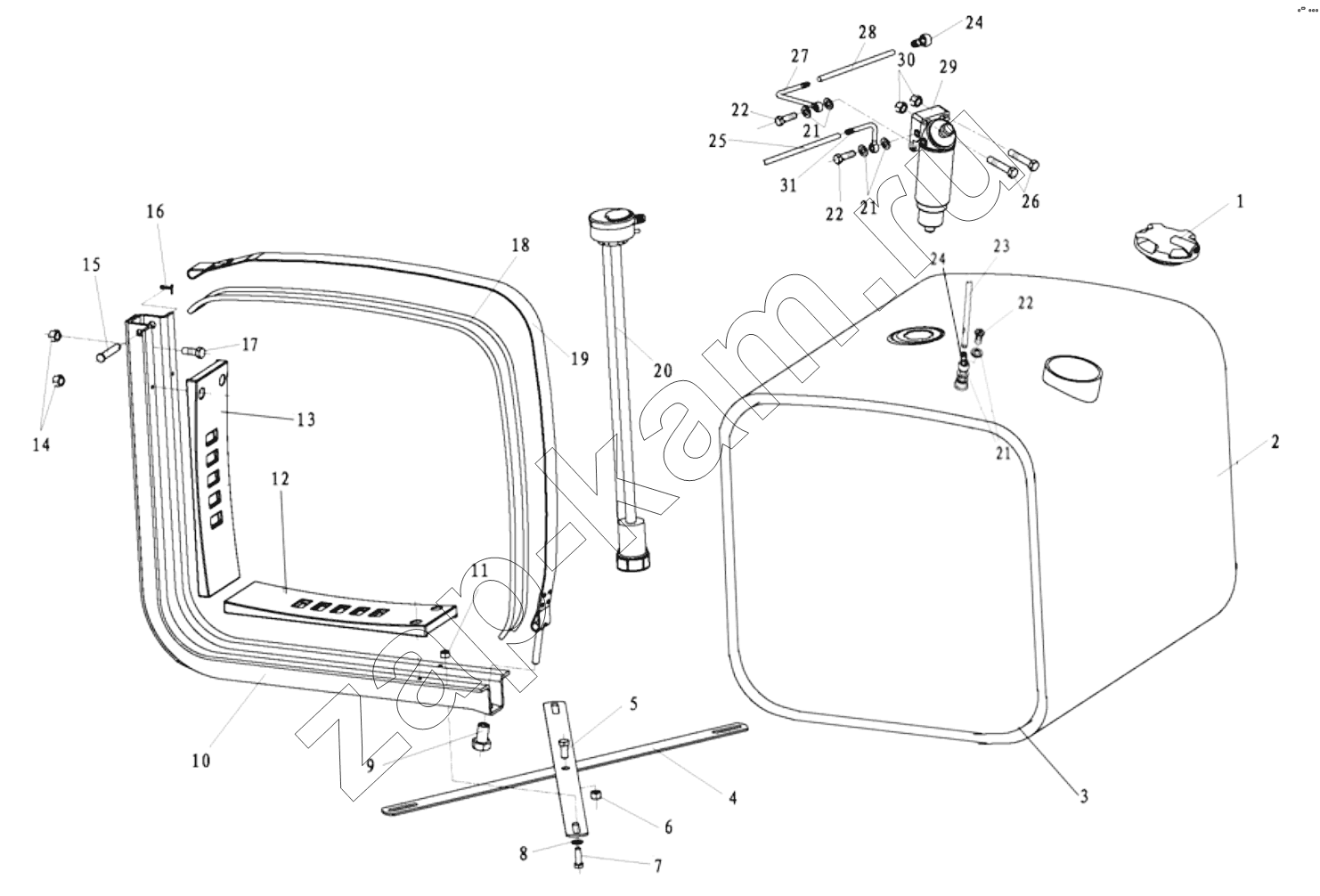

Схема/чертеж: FUEL TANK ASSEMBLY / Shaanxi Shacman SX4256NT324
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
24
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 SZ955000861 Cover 1; -
1 179200550023 Cover 1; -
2 DZ91189550380 Fuel Tank 1; -
3 190003179030 Protector 2; -
4 81.12240.0003 Drawstring 2; -
5 Q150B1225 Hex.screw 1; -
6 Q33212 Гайка 1; -
7 Q150B1030 Болт 4; -
8 Q40110 Шайба 4; -
9 DZ91189550396 Nut 2; -
10 DZ95189553810 Bracket 2; -
11 Q33210 Гайка 4; -
12 DZ91189553801 Rear plate 2; -
13 DZ91189553801 Rear plate 2; -
14 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
15 Q5101265 Pin shaft 2; -
16 Q5004020 Cotter pin 2; -
17 Q151B1460TF2 Болт 8; -
18 DZ91189552702 Protector 2; -
19 DZ91189553820 Fasteming strap assembly 2; -
20 DZ93189553105 Sensor 1; -
21 Q72316 Шайба 7; -
22 190003962627 Пустотелый болт 4; -
23 DZ91189556002 Pipe 1; -
24 DZ9114550233 Hose joint 2; -
25 DZ91189556002 Pipe 1; -
26 Q150B1245 Болт 2; -
27 DZ91189553043 Hose joint 1; -
28 DZ91189556002 Pipe 1; -
29 DZ91189550130 Fuel coarse filter assembly 1; -
30 Q33212 Гайка 2; -
31 DZ91189553043 Hose joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
