LUGGAGE RACK
/ Shaanxi Shacman SX4256NT324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

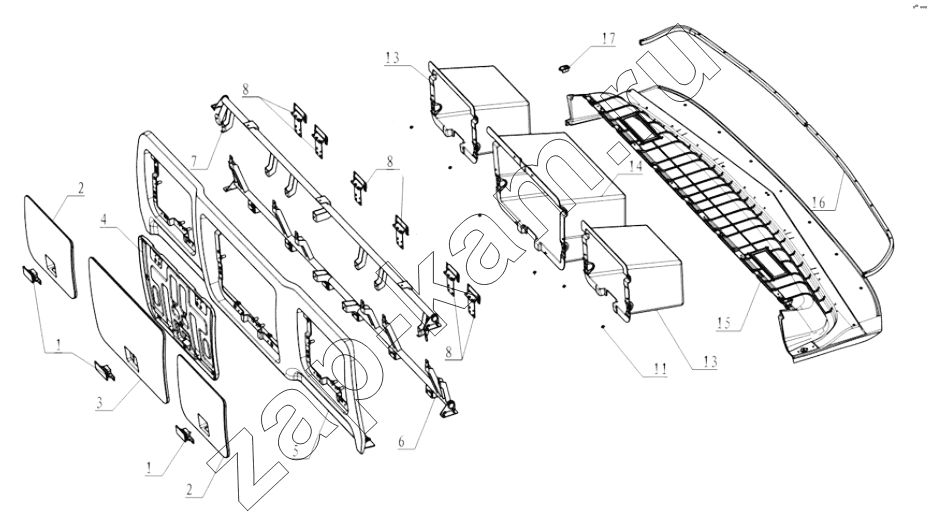

Схема/чертеж: LUGGAGE RACK / Shaanxi Shacman SX4256NT324
1
1
2
2
3
4
5
6
7
8
8
8
11
13
13
14
15
16
16
17
Поз. Артикул Название детали Кол-во Цена
1 DZ13241770840 latch mechanism 3; -
2 DZ13241770850 side door assy 2; -
3 DZ13241770836 centre door 1; -
4 DZ13241770837 centre door reinforce plate 1; -
5 DZ13241770831 main frame 1; -
6 DZ13241770820 beam down assy 1; -
7 DZ13241770810 beam up assy 1; -
8 DZ13241770862 hinge assy 6; -
11 DZ13241770839 bumper 6; -
13 DZ13241770876 side box 2; -
14 DZ13241770875 centre box 1; -
15 DZ13241770868 bottom plate—high roof 1; -
16 DZ13241571425 Front curtain rail 1; -
16 DZ13241571426 Front curtain rail 1; -
17 DZ13241571428 Side rail end cap 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
