RIGHT DOOR STEP
/ Shaanxi Shacman SX4256NT324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

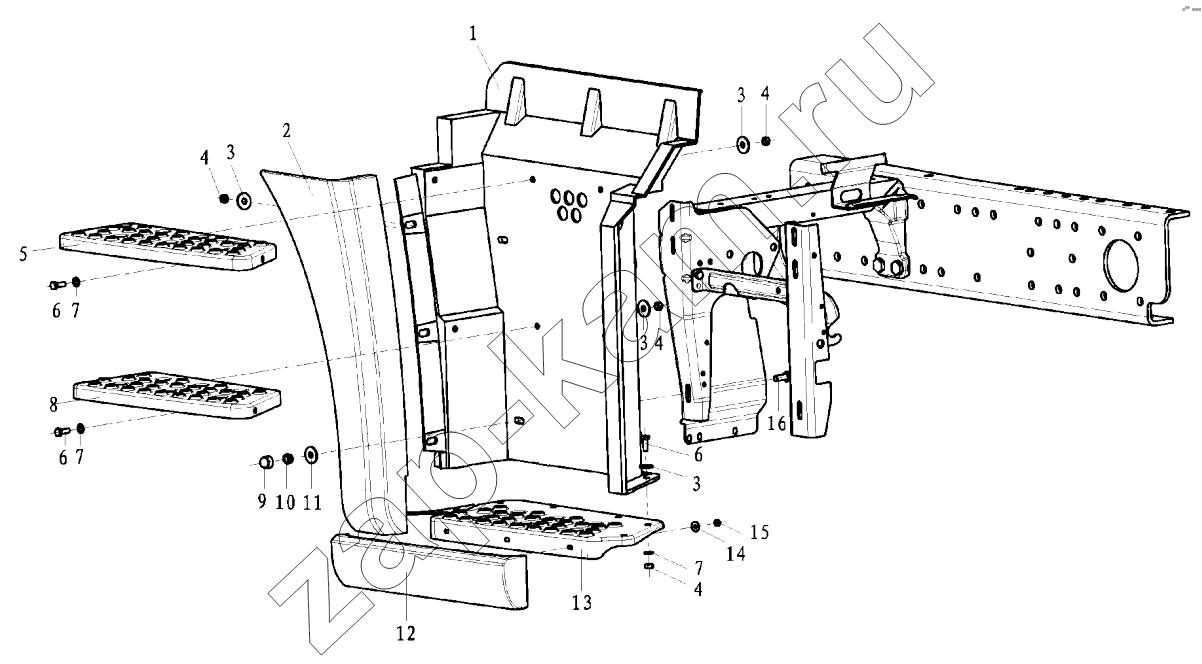

Схема/чертеж: RIGHT DOOR STEP / Shaanxi Shacman SX4256NT324
1
2
3
3
3
3
4
4
4
4
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 DZ1640240298 Подножка правой двери 1; -
2 DZ13241240424 Trim assembly right upper 1; -
3 Q40208 Шайба 1; -
4 Q340B08 Гайка 1; -
5 DZ13241240901 Step upper 1; -
6 Q150B0822 Hex head bolt 3; -
7 Q40108T16 Washer 3; -
8 DZ13241240902 Step center 1; -
9 88.96002.0027 Крышка М14х1,5х30-10,9-МАN183-В1 1; -
10 Q33410 Гайка ВМ10-8-МАN183-В1 1; -
11 Q40210 Шайба 1; -
12 DZ13241240422 Trim assembly left lower 1; -
13 DZ13241240925 Step right lower 14; -
14 Q40206 Шайба 14; -
15 Q340B06 Nut 14; -
16 Q150B1025 Болт 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
