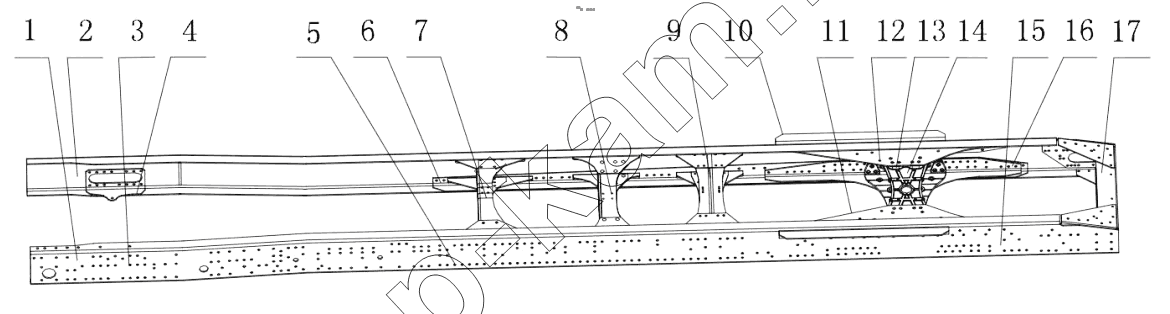

Схема/чертеж: FRAM / Shaanxi Shacman SX42584V324
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
DZ95259513340 DZ95259513340 Fram assey 1; -
1 DZ95259511151 Left carling assy 1; -
2 DZ95259511152 Right carling assy 1; -
3 DZ95259512573 Low left l stiffening plate 1; -
4 DZ95259512574 Low right l stiffening plate 1; -
5 DZ95259511153 Left witnin stiffening plate 1; -
6 DZ95259511154 Right witnin stiffening plate 1; -
7 DZ95259510252 Cross member assy 1; -
8 SZ951003105 Cross member assy 1; -
9 DZ95259510262 Cross member assy 1; -
10 DZ95259512801 Angle plate 2; -
11 DZ95259512803 Upper left junction plate 1; -
12 DZ95259512804 Upper right junction plate 1; -
13 DZ95259510554 Base plate 4; -
14 DZ95259510553 Cross member assy 1; -
15 DZ95259511159 Left bottom junction plate 1; -
16 DZ95259511188 Right bottom junction plate 1; -
17 DZ95259510265 Rear cross member assy 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
