LNG SYSTEM_450/500 (STRUCTURE)
/ Shaanxi Shacman SX42584V324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

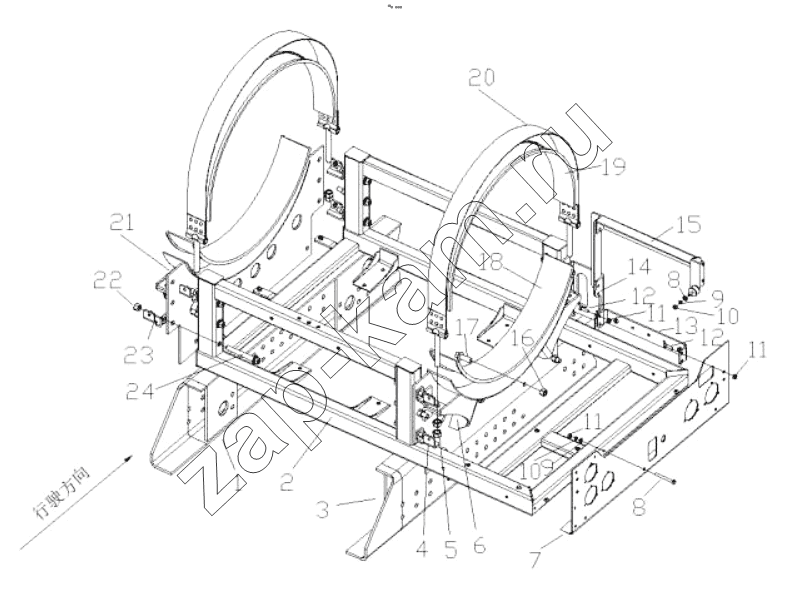

Схема/чертеж: LNG SYSTEM_450/500 (STRUCTURE) / Shaanxi Shacman SX42584V324
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
DZ96259560165 DZ96259560165 Right saddle assembly 1; -
1 DZ96259560127 Left auxiliary beam assembly 1; -
2 DZ96259560646 Lng cylinder frame 1; -
3 DZ96259560137 Right auxiliary beam assembly 1; -
4 DZ96259560156 Left bracket assembly 6; -
5 Q341B16T13F2 Type 1 hexagon nut-fine teeth 8; -
6 DZ95259560237 Right saddle assembly 1; -
7 DZ93259560296 Liquid-filled panel 1; -
8 Q150B0870 Hex bolt 3; -
9 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 11; -
10 Q40308 Шайба пружинная 11; 10 ₽ - 60 ₽
11 Q340B08 Гайка 11; -
12 Q150B0830 Болт 10; -
13 DZ96259560193 Reinforced bracket 1; -
14 DZ96259560350 Bracket 1; -
15 DZ96259560474 Shield bracket 1; -
16 Q340B14 Гайка 18; -
17 Q150B1490 Hexagonal head bolt 6; -
18 DZ95259560292 Rubber pad belt 1; -
19 DZ95259560291 Rubber pad belt 4; -
20 DZ96259560122 Fastening belt assembly 2; -
20 DZ95259560262 Fastening belt assembly 2; -
21 DZ96259560015 Left saddle assembly 1; -
21 DZ95259560237 Right saddle assembly 1; -
22 Q341B16T13F2 Type 1 hexagon nut-fine teeth 8; -
23 DZ96259560157 Right bracket assembly 6; -
24 Q150B14100 Hexagonal head bolt 12; -
