SUN VISOR
/ Shaanxi Shacman SX42584V324

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

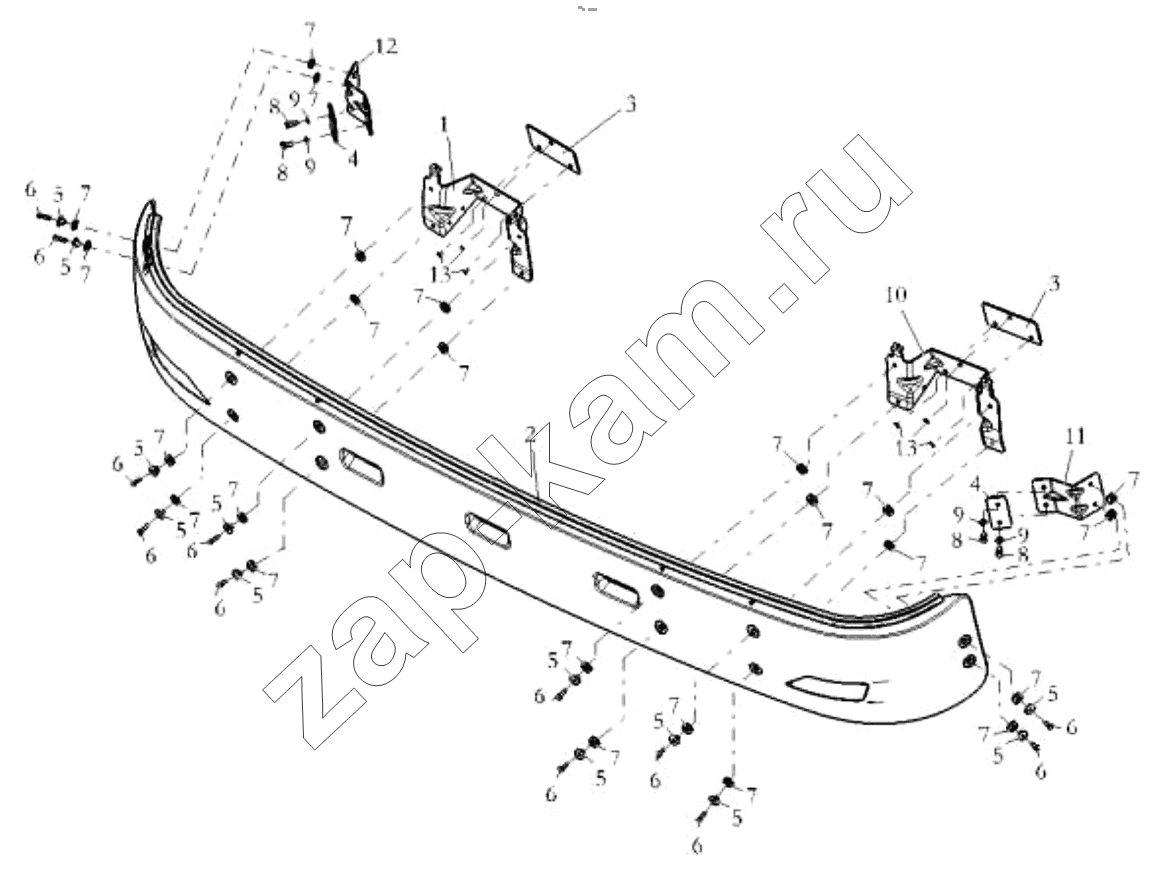

Схема/чертеж: SUN VISOR / Shaanxi Shacman SX42584V324
1
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
13
Поз. Артикул Название детали Кол-во Цена
1 DZ14251880015 Right front bracket assembly 1; -
2 DZ14251880010 Sun visor assembly 1; -
3 DZ14251880021 Front bracket rubber washer 2; -
4 DZ14251880022 Side bracket rubber washer 2; -
5 DZ14251880023 Plastic washer 12; -
6 Q2140625 Болт М8х22-8,8-МАN183-В1 12; -
7 DZ14251880024 Rubber washer 24; -
8 Q150B0820 Болт 4; -
9 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 4; -
10 DZ14251880013 Left front bracket assembly 1; -
11 DZ14251880017 Left side bracket assembly 1; -
12 DZ14251880019 Right side bracket assembly 1; -
13 Q340B08 Гайка 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
