CAB HYDRAULIC TILTING EQUIPMENT
/ Shaanxi Shacman SX42584V384TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

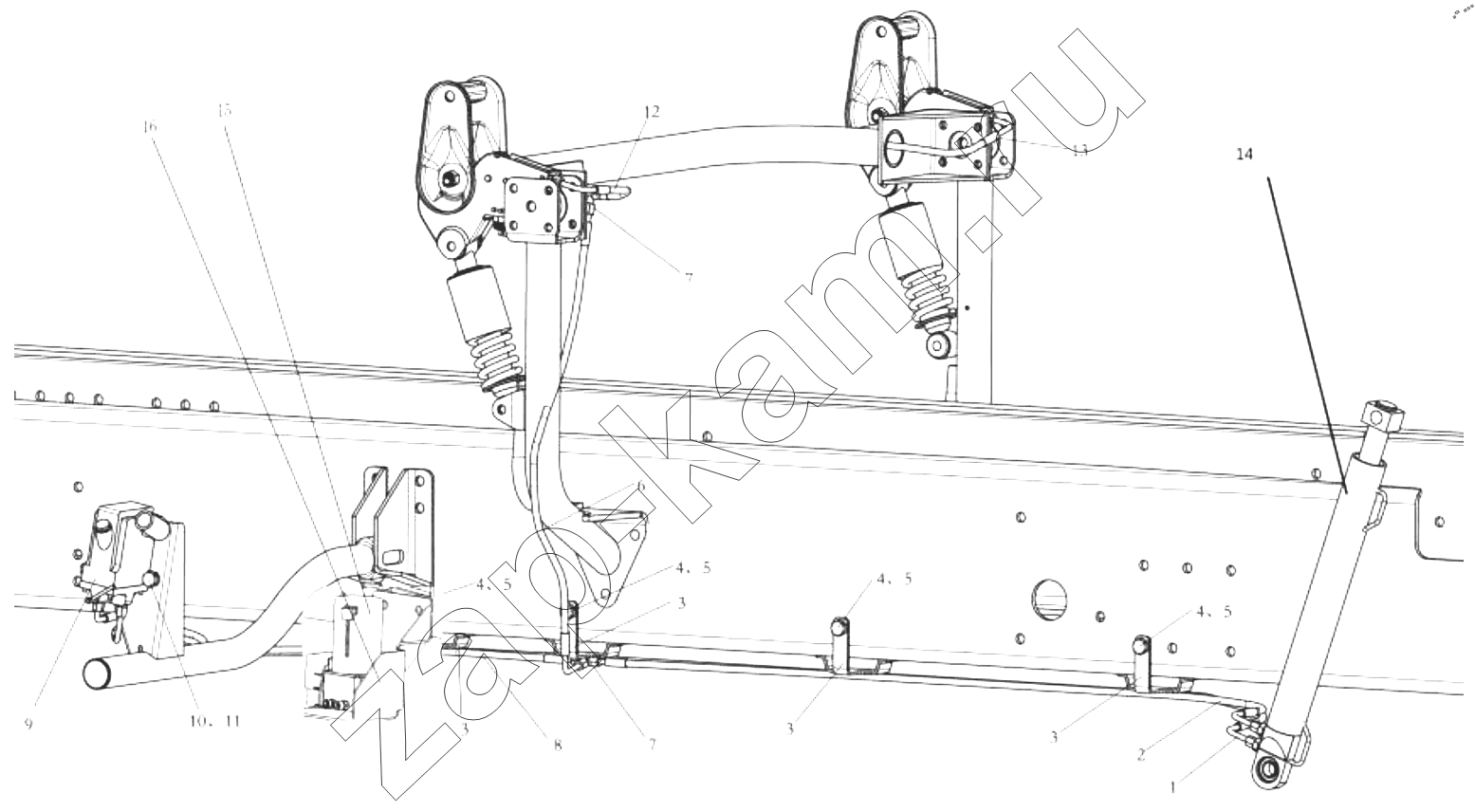

Схема/чертеж: CAB HYDRAULIC TILTING EQUIPMENT / Shaanxi Shacman SX42584V384TL
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
7
8
9
9
9
10
11
12
13
14
14
14
14
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 DZ93259820051 High-pressure hose 1; -
2 DZ93259820052 High-pressure hose 1; -
3 DZ93259820061 Bracket 4; -
4 Q150B1440 Hex bolt 4; -
5 Q33214 Гайка 4; -
6 DZ93259820054 High-pressure hose 1; -
7 190003559482 Тройник 2; -
8 DZ93259820053 High-pressure hose 1; -
9 DZ97259820125 Hydraulic manual pump 1; -
9 DZ93259820100 Improved hydraulic manual oil pump 1; -
9 DZ97259820127 Hydraulic pump 1; -
10 Q150B1025 Болт 4; -
11 Q33210 Гайка 4; -
12 DZ93259820040 Oil fecding pipe 1; -
13 DZ93259820043 Oil fecding pipe 2; -
14 DZ93259820160 Hydraulic cylinder 1; -
14 DC93259820019 Hydraulic cylinder 1; -
14 DZ97259820101 Hydraulic cylinder 1; -
14 DZ97259820102 Hydraulic cylinder 1; -
14 DZ97259820103 Hydraulic cylinder 1; -
15 DZ97259820128 Electromotor pump 1; -
16 DZ97259820131 Electromotor plate 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
