CAB LOCKING DEVICE
/ Shaanxi Shacman SX42584V384TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

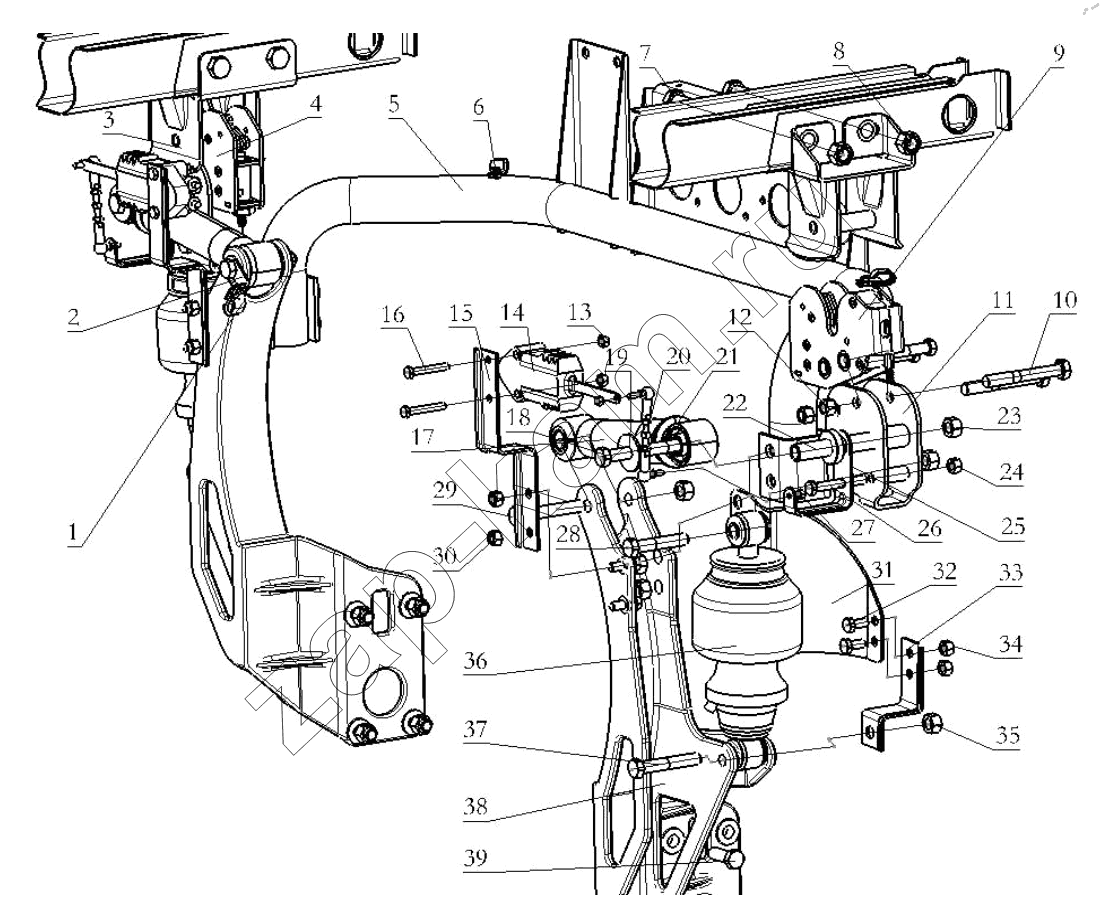

Схема/чертеж: CAB LOCKING DEVICE / Shaanxi Shacman SX42584V384TL
1
2
3
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
DZ13241440048 DZ13241440048 Right cab support assembly 1; -
DZ13241440147 DZ13241440147 Left cab support assembly 1; -
DZ13241440148 DZ13241440148 Right cab support assembly 1; -
DZ14251440011 DZ14251440011 Left cab support assembly 1; -
DZ14251440012 DZ14251440012 Right cab support assembly 1; -
1 DZ9100770423 Fixed clamp 3; -
2 DZ13241440087 Bracket 1; -
3 DZ13241440026 Lock base 2; -
4 DZ13241440085 Cab lock 1; -
5 DZ13241440127 Fixed beam 1; -
5 DZ14251440122 Fixed beam 1; -
5 DZ14251440121 Fixed beam 1; -
5 DZ14251440120 Fixed beam 1; -
5 DZ14251440123 Fixed beam 1; -
6 Q150B0610 Hex screw 4; -
7 Q151B16120T1F3 Hex screw 4; -
8 190003888459 Гайка VМ16х1,5DIN980 4; -
9 DZ13241440090 Cab lock 1; -
10 Q151C1265TF2 Bolt – closely-pitched 4; -
11 DZ13241440086 U-armor plate assembly 2; -
12 190003888457 Гайка самоблокировочная 4; -
13 Q33408 Гайка М8-8-МАN183-В4 4; -
14 DZ13241440070 Height valve 2; -
15 SZ144000847 Height valve bracket 2; -
16 Q150B0850 Hex bolt 6; -
17 DZ13241440080 Right cab support bracket 2; -
18 Q151B14130 Hex screw 2; -
19 Q40214 Large gasket 2; -
20 DZ13241440046 Adjustable pole assembly 2; -
21 190003888458 Гайка 2; -
22 DZ13241440084 Sleeve 2; -
23 190003888458 Гайка 2; -
24 Q33210T2F3 Hex nut 2; -
25 DZ13241440036 Height valve bracket 2; -
26 Q150B1070 Hex screw 2; -
27 Q33206 Шайба стопорная 4; -
28 Q151B1470 Болт 2; -
29 Q151B1485 Hex screw 2; -
30 Q33210T2F3 Hex nut 4; -
31 DZ13241440088 Adiabatic mantle 1; -
32 Q150B1025T1F3 Hex screw 2; -
33 DZ13241440089 Adiabatic mantle bracket 1; -
34 Q33210T2F3 Hex nut 2; -
35 190003888458 Гайка 2; -
36 DZ14251440020 Air spring 2; -
37 Q151B1480 Болт 2; -
38 DZ13241440047 Left cab support assembly 1; -
39 Q181B1440TF3 Hex screw 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
