COOLER SYSTEM (F3000/WP12)
/ Shaanxi Shacman SX42584V384TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

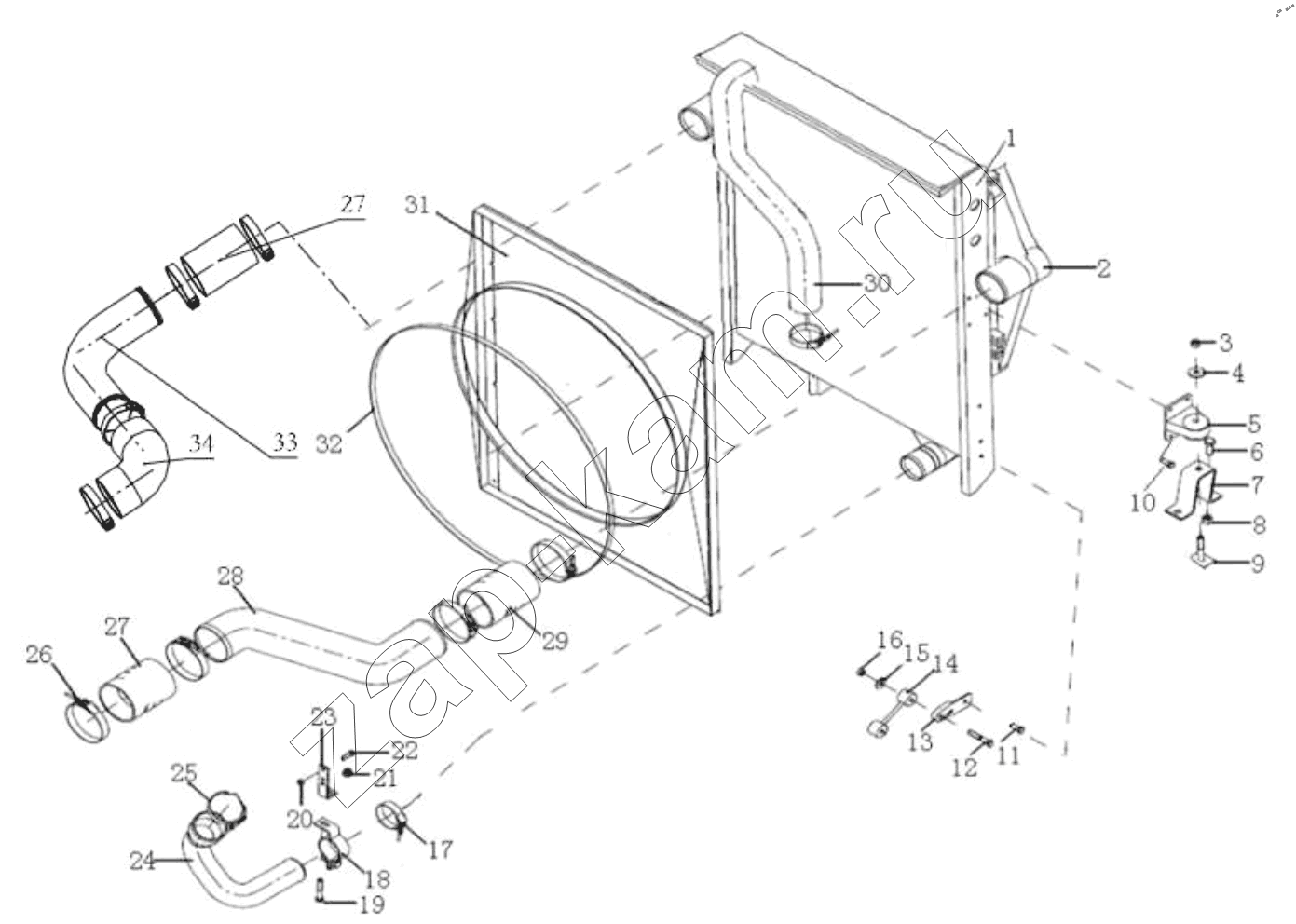

Схема/чертеж: COOLER SYSTEM (F3000/WP12) / Shaanxi Shacman SX42584V384TL
1
1
1
2
2
3
4
5
6
7
7
7
7
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
DZ95259534205 DZ95259534205 Outlet hose 1; -
1 DZ95259532211 Radiator 1; -
1 DZ95259532231 Radiator 1; -
1 DZ95259532212 Radiator 1; -
2 DZ95259531501 Промежуточный радиатор 1; -
2 DZ95259531502 САС 1; -
3 06.11240.0411 Гайка 2; -
4 Q40212 Washer 4; -
5 81.06225.6008 Держатель радиатора в сборе 2; -
6 Q151B1445T1F3 Hex screw 4; -
7 DZ95259538895 Left support 1; -
7 DZ95259538998 Left support 1; -
7 DZ95259538999 Right support 1; -
7 DZ95259538896 Right support 1; -
7 DZ95259538887 Left support 1; -
7 DZ95259538888 Right support 1; -
7 DZ95259538870 Правый держатель радиатора 1; -
7 DZ95259538860 Левый держатель радиатора 1; -
8 Q33214 Гайка 4; -
9 DZ9112538040 Опора в сборе 2; -
9 DZ95259538800 Square screw 2; -
10 Q150B0816TF2 Болт 8; -
11 Q150B1050 Hex.screw 8; -
12 DZ95259538810 Правый анкер 4; -
13 DZ95259538809 Левый анкер 1; -
14 81.06245.0043 Опора в сборе 2; -
15 Q40110 Шайба 2; -
16 Q33210T2F3 Hex nut 7; -
17 Q67683 Хомут 3; -
18 DZ93259538606 Нажим трубы 1; -
19 Q150B1050 Hex.screw 1; -
20 Q33214 Гайка 2; -
21 Q33210T2F3 Hex nut 1; -
22 Q150B1435 Болт 2; -
23 DZ93259538062 Планка 1; -
24 DZ95319535812 Резиновая труба 1; -
25 Q67695 Clip 1; -
26 DZ9003532115 Хомут 6; -
27 DZ93259535303 Rubber hose 1; -
28 DZ95259534018 Впускная труба радиатора 1; -
29 DZ93259535308 Rubber hose 1; -
30 DZ95259535402 Резиновая труба 1; -
31 DZ95259538608 Air duct assembly 1; -
32 DZ91259538602 Хомут 1; -
33 DZ95259535406 Outlet rubber hose 1; -
34 DZ95259535035 rubber hose 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
