SEMI TRAILING BASE
/ Shaanxi Shacman SX42584V384TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

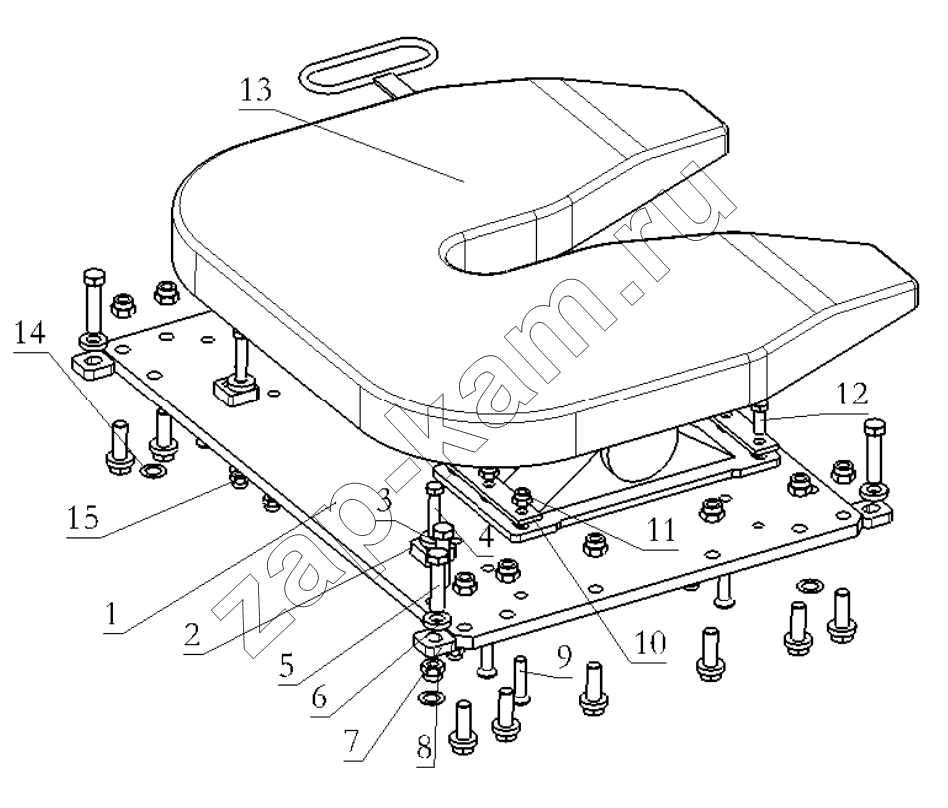

Схема/чертеж: SEMI TRAILING BASE / Shaanxi Shacman SX42584V384TL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
DZ91189933016 DZ91189933016 Light 90 saddle 1; -
SZ993000003 SZ993000003 Jost 50 saddle 1; -
SZ993000796 SZ993000796 Type 135 90 saddle 1; -
AZ9114930001 AZ9114930001 Saddle 1; -
AZ9114930004 AZ9114930004 Traction seat assembly 1; -
1 DZ93259933039 Saddle mounting plate 1; -
2 DZ93259933016 Restricted Pad 4; -
3 1-99-907-030 Washer 4; -
4 Q151B1670 Hexagonal head bolt-fine teeth 8; -
5 Q151B2065 Hexagonal head bolt-fine teeth 16; -
6 DZ9112510037 Шайба 16; -
7 DZ93259933015 Restricted Pad 4; -
8 190003888467 Самоблокировочная гайка 16; -
9 Q2501670TF61 Hexagon socket countersunk head screw 6; -
10 199114930116 Нижняя рама 4; -
11 Q33216 Гайка 6; -
12 Q151B1640 Hex bolt 2; -
13 199114930076 Saddle device 1; -
14 DZ93259933038 Washer 4; -
15 190003888459 Гайка VМ16х1,5DIN980 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
