THE INTERIOR TRIM ASSEMBLY
/ Shaanxi Shacman SX42584V384TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

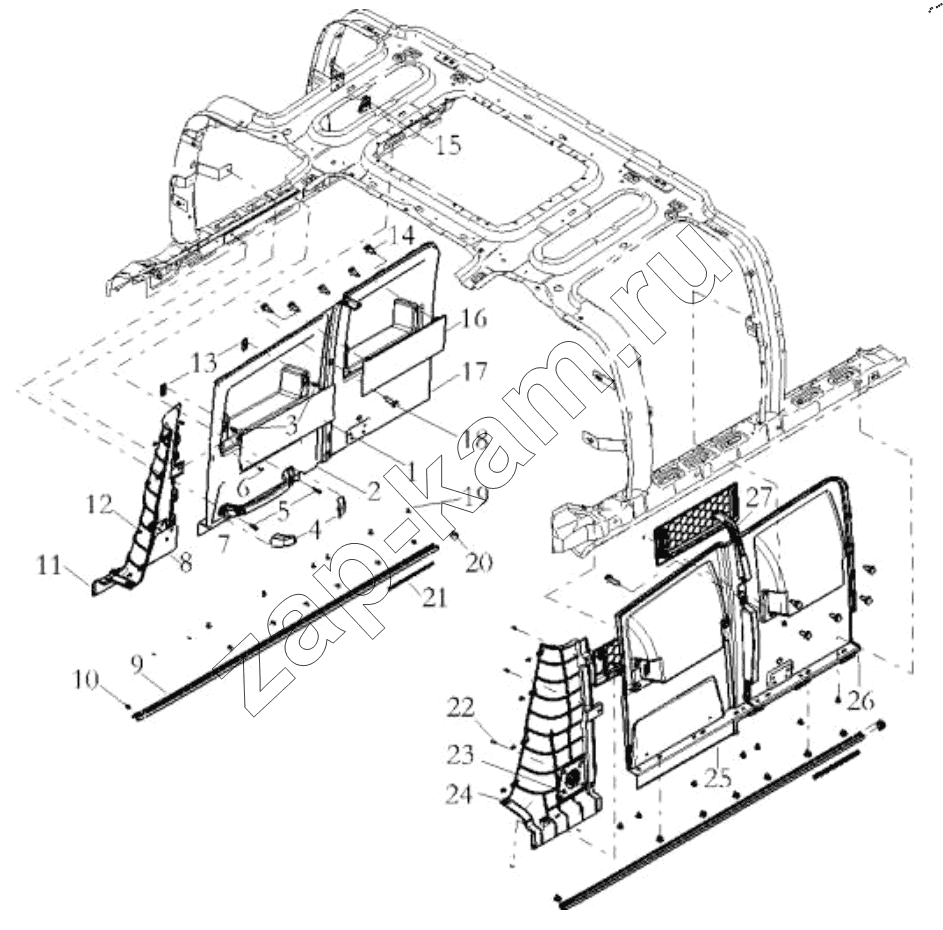

Схема/чертеж: THE INTERIOR TRIM ASSEMBLY / Shaanxi Shacman SX42584V384TL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 DZ14251610111 The ditty-bag lid 2; -
2 DZ14251610082 The right side of plate 1; -
3 DZ14251610112 Plastic buckle 4; -
4 DZ14251610162 Shake handshandle 2; -
5 Q2300630 Cross groove pan head screw and flat washer assembly 2; -
6 Q2300620 Pan-head screw 2; -
7 DZ14251610161 Pan-head screw 1; -
8 DZ14251610414 Shake handshandle 1; -
9 DZ14251610131 Right horn hood 2; -
10 DZ13241571424 Grab handle assembly 14; -
11 DZ14251610412 Guid hook 1; -
12 DZ14251610415 Right angle plate 8; -
13 DZ14251610083 The spring buckle 4; -
14 Q2204213 Винт 10; -
15 06.13129.0024 Self tapping screw 4; -
16 DZ14251610063 Reed nut 2; -
17 DZ14251610062 Top ditty-bag 1; -
18 Q2204219 Right top lining 4; -
19 DZ13241610246 Buckle 16; -
20 DZ13241571422 Plastic buckle 2; -
21 DZ13241571423 Rail end cap 34; -
22 Q2300616 Cross groove pan head screw and flat washer assembly 4; -
23 DZ14251610413 Pan-head screw 1; -
24 DZ14251610411 Left horn hood 1; -
25 DZ14251610081 Right triangle 1; -
26 DZ14251610061 Left top lining 1; -
27 DZ14251610013 The side adornment 1; -
