CAB HYDRAULIC TILTING EQUIPMENT
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

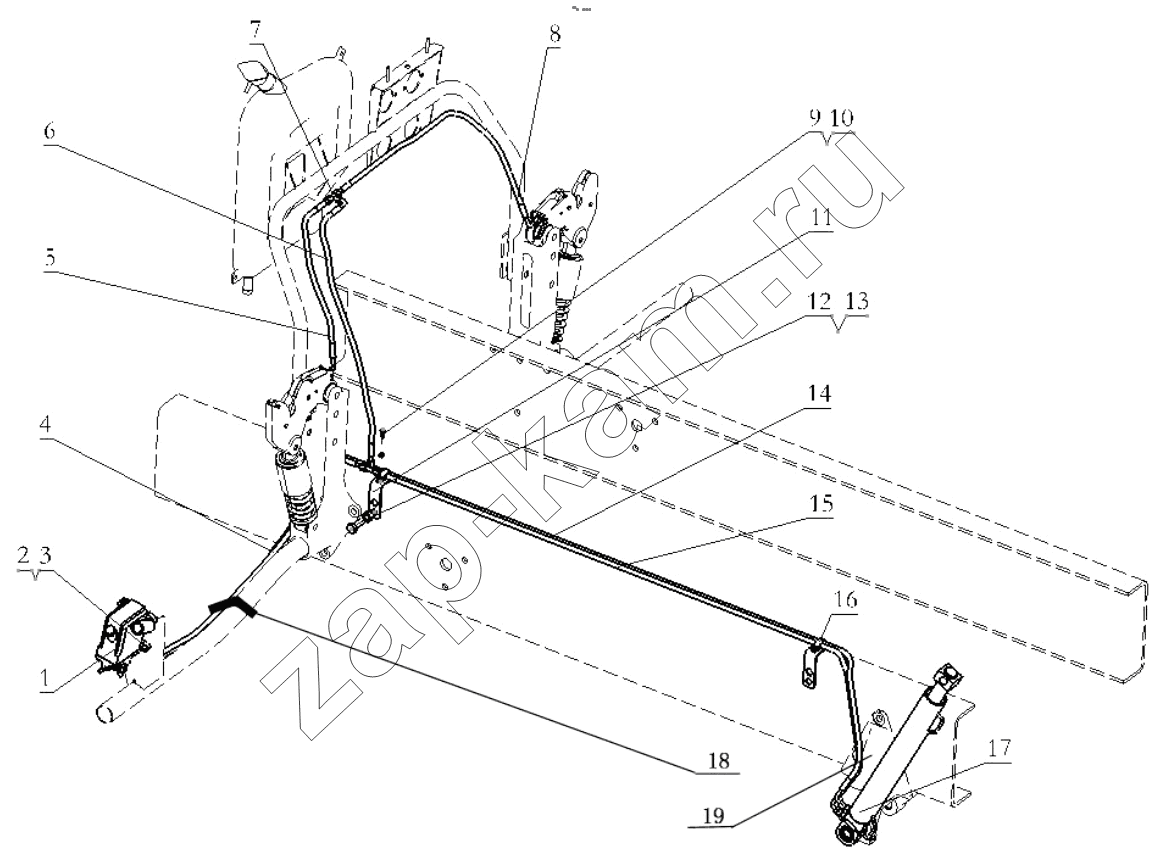

Схема/чертеж: CAB HYDRAULIC TILTING EQUIPMENT / Shaanxi Shacman SX5256GJBMR364
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 DZ93259820020 Electric flip oil pump/left 1; -
1 DZ93259820100 Improved hydraulic manual oil pump 1; -
2 Q150B1025Q Hex screw 3; -
3 Q33210 Гайка 3; -
4 DZ93259820026 Oil fecding pipe 1; -
5 DZ93259820046 Oil fecding pipe 1; -
6 DZ93259820045 Oil fecding pipe 1; -
7 90003559482 Тройник 2; -
8 DZ93259820039 Oil fecding pipe 1; -
9 Q150B0616 Болт 2; -
10 Q33206 Шайба стопорная 2; -
11 SZ182000762 Clip 2; -
12 Q151B1440 Болт 2; -
13 Q33214 Гайка 2; -
14 DZ93259820025 Oil fecding pipe 1; -
15 DZ93259820027 Oil fecding pipe 1; -
16 DZ9100770423 Fixed clamp 2; -
17 DZ93259820105 Hydraulic cylinder 1; -
17 SZ182000788 Hydraulic cylinder 1; -
18 90003171356 Хомут 4; -
19 SZ182000781 Flip cylinder bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
