EXHAUSTING SYSTEM
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

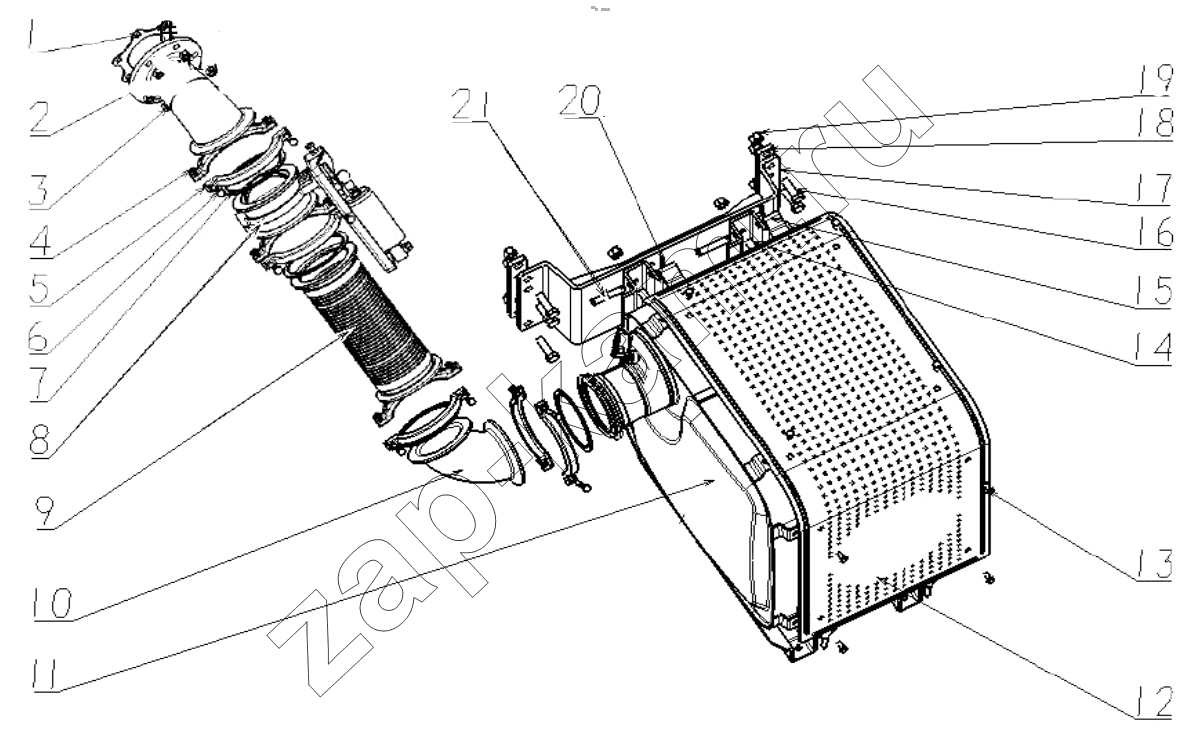

Схема/чертеж: EXHAUSTING SYSTEM / Shaanxi Shacman SX5256GJBMR364
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 DZ91259540016 Gasket 1; -
2 DZ96259540305 Exhaust pipe assembly 1; -
3 Q33210T2F3 Hex nut 6; -
4 Q33208T2F3 Hex nut 10; -
5 DZ95259540004 Clip 8; -
6 Q150B0845T1F3 Hex screw 8; -
7 DZ95259540029 Gasket 4; -
8 DZ91189180002 Valve 1; -
9 DZ95259540008 Hose 1; -
10 DZ96259540306 Exhaust pipe assembly 1; -
11 DZ95259540579 Sealing compositive scr box 1; -
12 DZ95259540385 heat insulation board 1; -
13 Q150B0816 Болт 8; -
14 Q150B1440 Hex bolt 4; -
15 SZ954001107 Front bracket assembly 2; -
16 Q151B1445T1F3 Hex screw 6; -
17 SZ954001101 EGP bracket assembly 1; -
18 DZ9100760024 Saucer 2; -
19 190003888458 Гайка 10; -
20 Q5004020 Cotter pin 2; -
21 Q5101265 Pin shaft 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
