FENDER DC15221232234
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

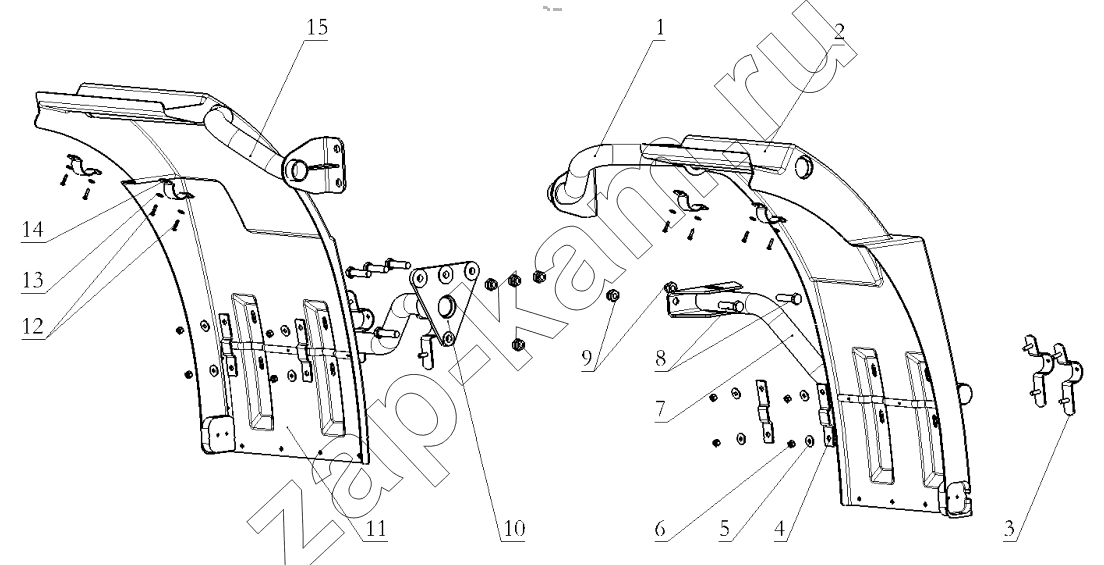

Схема/чертеж: FENDER DC15221232234 / Shaanxi Shacman SX5256GJBMR364
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 DZ15221231310 Front bracket assembly left 1; -
2 DZ15221232501 Mudguards left rear 1; -
3 81.61243.5268 Болт-хомут 4; -
4 81.61243.0091 Пластина соединения 4; -
5 Q402B08 Hex bolt 8; -
6 Q33208T2F3 Hex nut 8; -
7 DZ15221230470 Bracket assembly left 1; -
8 Q1811445TF3 Hex Flange Face Bearing Bolts-Fine 8; -
9 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
10 DZ15221231820 Bracket assembly right 2; -
11 DZ15221232502 Mudguards right rear 1; -
12 Q2610520 Grooved hex collar bolt 8; -
13 Q402B05 Washe 8; -
14 81.97445.0208 Хомут 4; -
15 DZ15221231300 Front bracket assembly right 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
