FUEL LINE AND JOINT
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

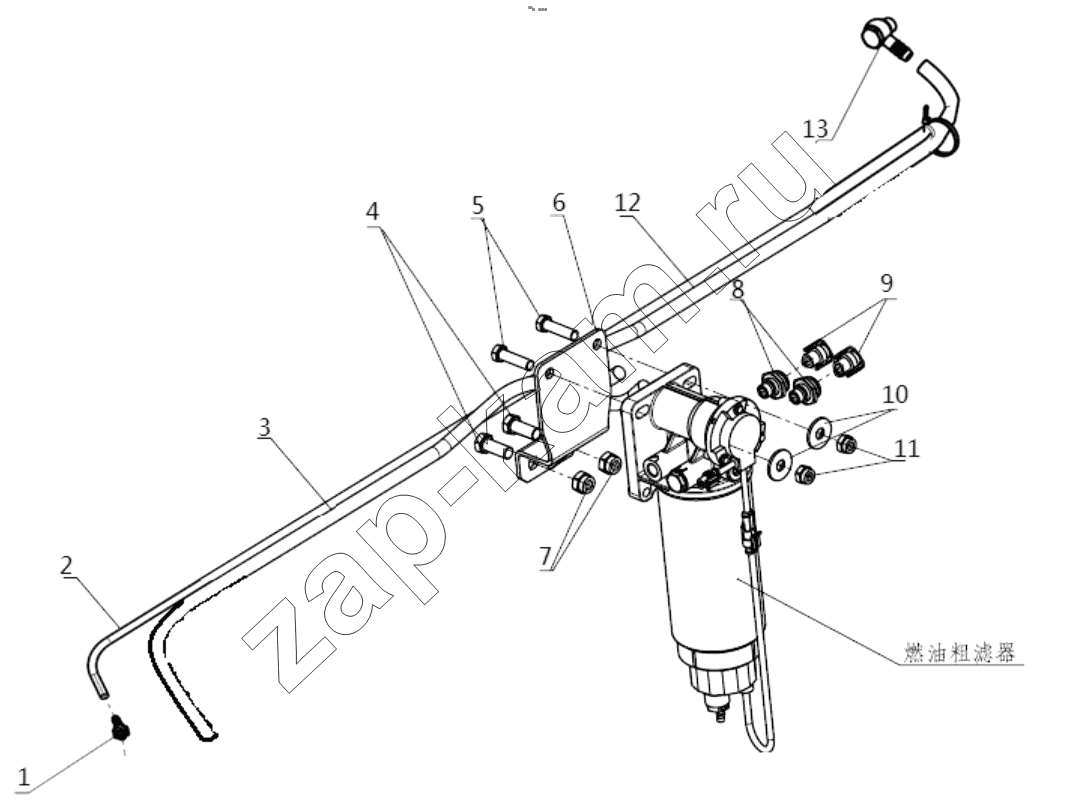

Схема/чертеж: FUEL LINE AND JOINT / Shaanxi Shacman SX5256GJBMR364
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
8
9
9
10
11
12
12
12
12
12
12
13
13
Поз. Артикул Название детали Кол-во Цена
1 DZ97189550611 Hose connection 1; -
1 DZ97189550604 Hose connection 1; -
2 DZ91189556001 Pipe 1; -
2 DZ91189556002 Pipe 1; -
2 DZ91189556003 Pipe 1; -
2 190003179784 Plastic pipe 1; -
2 DZ9100360784 Pipe 1; -
2 DZ91189557000 Pipe 1; -
3 DZ91189556001 Pipe 1; -
3 DZ91189556002 Pipe 1; -
3 DZ91189556003 Pipe 1; -
3 190003179784 Plastic pipe 1; -
3 DZ9100360784 Pipe 1; -
3 DZ91189557000 Pipe 1; -
4 Q151B1440T1F3 Hex head bolts-fine pitch 2; -
5 Q151C1245T1F3 Hex screw 2; -
6 DZ95189550132 Bracket assembly 1; -
7 190003888458 Гайка 2; -
8 DZ97189550604 Hose connection 2; -
8 DZ97189550602 Hose connection 2; -
9 DZ97189550607 Transition joint 2; -
9 DZ97189550605 Transition joint 2; -
10 Q401B12 Washer 2; -
11 190003888457 Гайка самоблокировочная 2; -
12 DZ91189556001 Pipe 1; -
12 DZ91189556002 Pipe 1; -
12 DZ91189556003 Pipe 1; -
12 190003179784 Plastic pipe 1; -
12 DZ9100360784 Pipe 1; -
12 DZ91189557000 Pipe 1; -
13 DZ9114550233 Hose joint 1; -
13 199014230017 Hose connection 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
