RIGHT FOOT PANEL
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

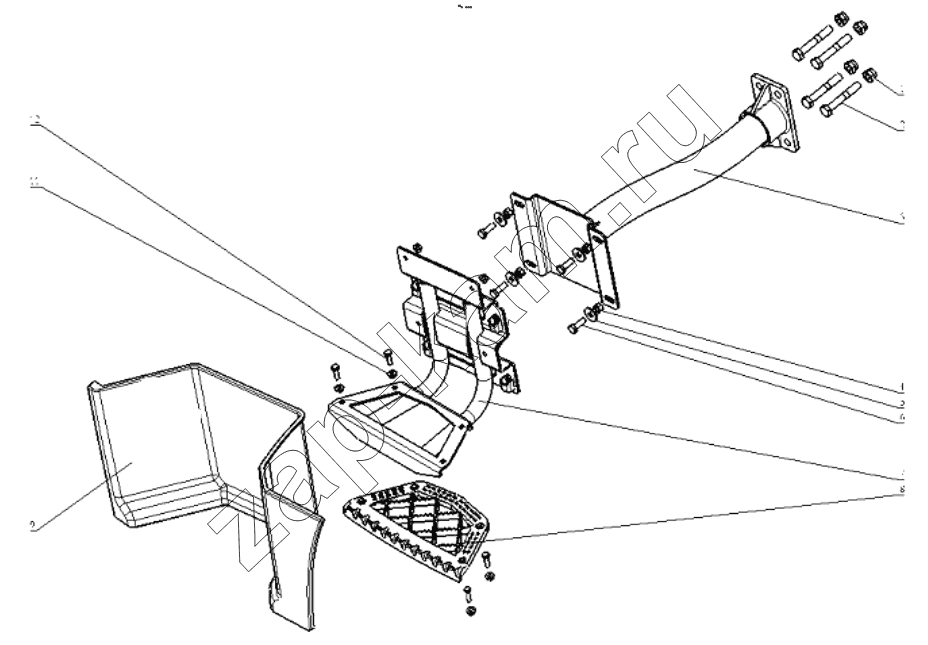

Схема/чертеж: RIGHT FOOT PANEL / Shaanxi Shacman SX5256GJBMR364
1
2
3
4
5
6
7
8
9
11
12
Поз. Артикул Название детали Кол-во Цена
1 190003888485 Step upper 4; -
2 Q151B1490T1F3 Hex bolt 4; -
3 DZ15221243560 Right bracket assembly 1; -
4 Q33210T2F3 Hex nut 4; -
5 Q402B10 Washer 4; -
6 Q150B1030T1F3 Hex screw 4; -
7 DZ15221243360 Left carriage assembly 1; -
8 DZ15221242464 Step down 1; -
9 DZ15221242486 Step right down for two steps of project truck 1; -
11 Q33008 Nut 8; -
12 Q150B0825T1F3 Hex bolt 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
