STEERING HYDRAULIC DEVICE
/ Shaanxi Shacman SX5256GJBMR364

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

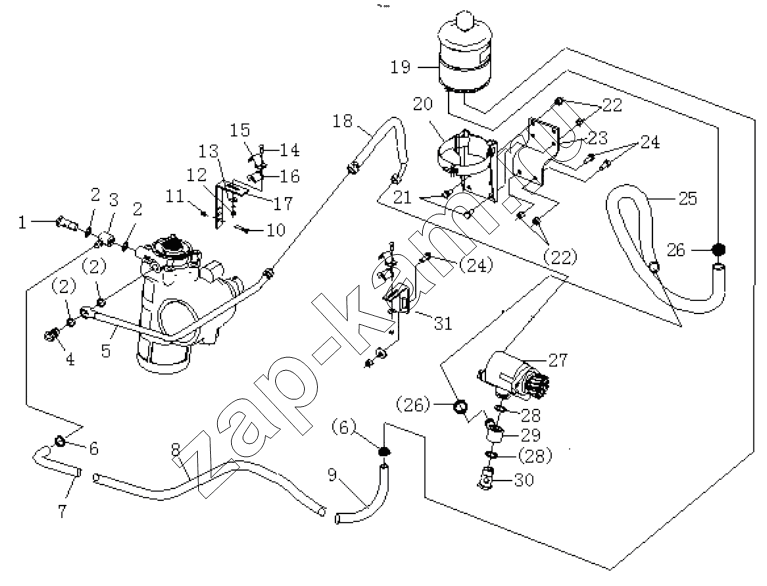

Схема/чертеж: STEERING HYDRAULIC DEVICE / Shaanxi Shacman SX5256GJBMR364
1
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
26
27
28
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
DZ9100470039 DZ9100470039 Spring jacket 1; -
Q40306 Q40306 Шайба 4; -
1 250-3408017 Штуцер 1; -
2 DZ91189470114 Seal-washer 4; -
3 DZ9100470013 Соединение 1; -
4 190003962632 Болт 2; -
5 SZ947000894 Delivery line 1; -
6 190003989336 Clip 4; -
7 199114470244 Rubber hose 1; -
8 DZ96189470025 Relivery line 1; -
9 199114470243 Rubber hose 1; -
10 Q150B08T1F3 Hex screw 1; -
11 Q33208T2F3 Hex nut 1; -
12 Q33206 Шайба стопорная 4; -
13 Q401B06 Flat washer 4; -
14 Q150B0620 Hex.screw 4; -
15 138091360181 Хомут 4; -
16 161000060211 Резиновый шланг 4; -
17 DZ96189470144 Bracket 1; -
18 DZ9100470108 Трубка высокого давления 1; -
19 DZ95189470063 Oil container assy 1; -
20 DZ9100470040 Кронштейн бачка в сборе 1; -
21 Q150B1020T1F3 Hex screw 2; -
22 Q33210T2F3 Hex nut 4; -
23 DZ95259470023 Bracket 1; -
24 Q150B1030T1F3 Hex screw 2; -
25 DZ9100470085 Hose 1; -
26 190003989301 Clip 2; -
27 SZ947000857 Hydraulic pump 1; -
28 190003098031 Шайба уплотнительная 1; -
29 199100470076 Гайка-штуцер 1; -
30 190003962651 Болт 1; -
31 DZ9118470031 Bracket 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
