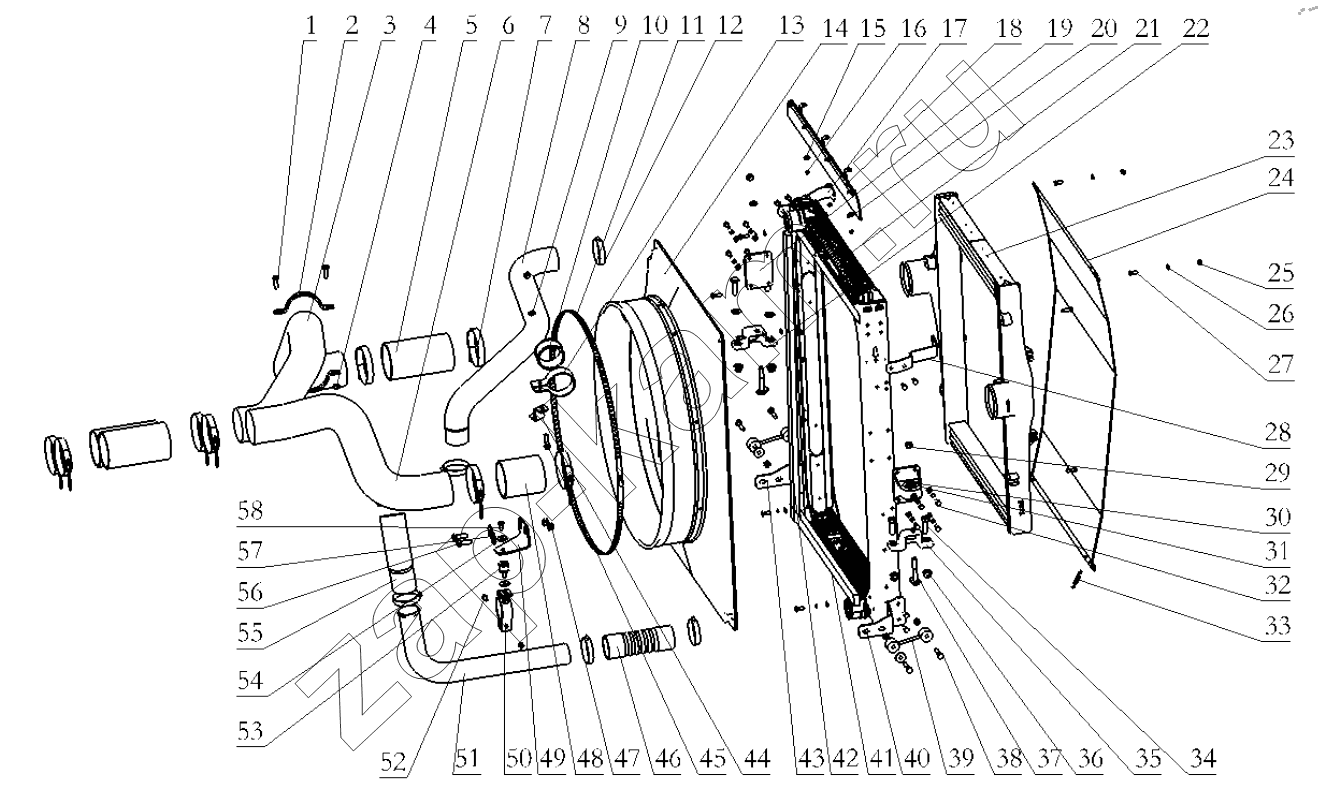

COOLER SYSTEM (F3000/WP12)
/ Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Q150B1030T1F3 | Hex screw | 2; | |
| 2 | 199112540161 | Clip | 2; | |
| 3 | DZ97259534014 | Intercooler outlet pipe | 1; | |
| 4 | Q33210T2F3 | Hex nut | 8; | |
| 5 | DZ93259535308 | Rubber hose | 3; | |
| 6 | DZ95259537022 | Intercooler inlet pipe | 1; | |
| 7 | DZ9003533115 | Clip | 8; | |
| 8 | DZ95259537023 | Radiator inlet pipe | 1; | |
| 9 | Q402B08 | Hex bolt | 1; | |
| 10 | DZ93259535611 | Резиновая втулка | 1; | |
| 11 | DZ91259538602 | Хомут | 1; | |
| 12 | DZ97259533007 | Lined american type pipe clamp 75 | 6; | |
| 13 | DZ93259538606 | Нажим трубы | 1; | |
| 14 | DZ95259536092 | Fan shroud assembly | 1; | |
| 15 | Q402B06 | Big Washer | 3; | |
| 16 | Q340B06 | Nut | 3; | |
| 17 | DZ95259538926 | Bracket | 1; | |
| 18 | DZ97259536020 | Backflow plate assembly | 1; | |
| 19 | 81.06225.6008 | Держатель радиатора в сборе | 2; | |
| 20 | Q40308 | Шайба пружинная | 14; | |
| 21 | DZ95259532231 | Radiator | 1; | |
| 22 | DZ95259538027 | Left radiator support | 1; | |
| 23 | DZ95259531502 | САС | 1; | |
| 24 | DZ95259538940 | Web | 1; | |
| 25 | Q33208T2F3 | Hex nut | 3; | |
| 26 | Q401B08 | Washer | 14; | |
| 27 | Q150B0816 | Болт | 20; | |
| 28 | DZ95259537013 | Bracket | 1; | |
| 29 | Q341C12T2F3 | I-type hexagon nut | 2; | |
| 30 | Q401B12 | Washer | 2; | |
| 31 | Q40312 | Шайба пружинная | 2; | |
| 32 | Q150B0820T1F3 | Hex head bolts | 16; | |
| 33 | DZ95259537001 | Spring | 2; | |
| 34 | Q151B1440T1F3 | Hex head bolts-fine pitch | 4; | |
| 35 | DZ95259538028 | Right support | 1; | |
| 36 | 190003888458 | Гайка | 4; | |
| 37 | DZ9112538040 | Опора в сборе | 2; | |
| 38 | Q150B1050 | Hex.screw | 4; | |
| 39 | 81.06245.0043 | Опора в сборе | 2; | |
| 40 | DZ95259538810 | Правый анкер | 1; | |
| 41 | DZ9114531012 | Hermetical pastern | 2; | |
| 42 | DZ9114531011 | Уплотнительная полоса | 2; | |
| 43 | DZ95259538809 | Левый анкер | 1; | |
| 44 | DZ95259538118 | Bracket | 1; | |
| 45 | Q150B1040T1F3Q | Hex screw | 1; | |
| 46 | DZ93259535325 | Rubber hose | 1; | |
| 47 | 190003888457 | Гайка самоблокировочная | 2; | |
| 48 | DZ93259535302 | Rubber hose | 1; | |
| 49 | DZ95259538088 | Bracket | 1; | |
| 50 | DZ93259538605 | Water pipe clip | 1; | |
| 51 | DZ93259534042 | Drain pipe | 1; | |
| 52 | Q150B0822T1F3 | Hex head bolt | 1; | |
| 53 | DZ93259537002 | Buffer | 1; | |
| 54 | Q402B10 | Washer | 4; | |
| 55 | DZ93259535806 | Rubber hose | 1; | |
| 56 | Q151C1235T1F3 | Hex shoulder stud | 2; | |
| 57 | Q402B12 | Washer | 2; | |
| 58 | Q150B1018 | Болт | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
