DOUBLE SHAFTS STEERING TRANSMISSION DEVICE
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

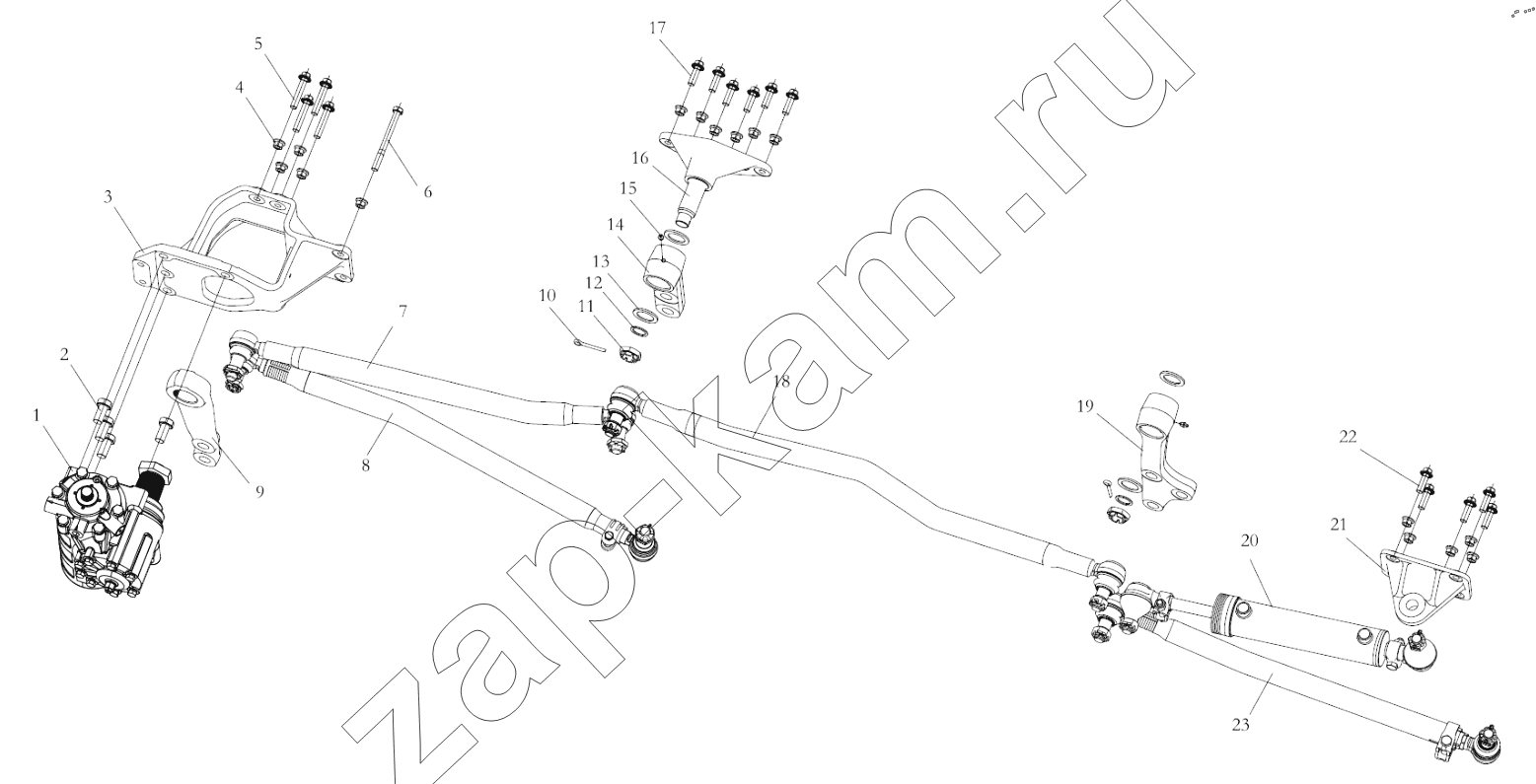

Схема/чертеж: DOUBLE SHAFTS STEERING TRANSMISSION DEVICE / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 DZ95259470095 Steering gear 1; -
2 Q151B2040TF3 Hex screw 4; -
3 DZ95319470011 Bracket 1; -
4 190003888458 Гайка 16; -
5 Q151B1470TF3 Hex screw 4; -
6 Q151B14150TF3 Hex screw 1; -
7 DZ96319430817 Drag link 1; -
8 DZ9100430011 Тяга 1; -
9 DZ93319470001 Pitmanarm 1; -
10 Q5006356 Шплинт 2; -
11 81.90610.0031 Гайка 2; -
12 DZ95319430605 Washer 2; -
13 81.90713.0837 Washer 4; -
14 DZ95319430005 Middle pitmanarm 1; -
15 06.38070.2102 Screw oleagin 2; -
16 DZ9118470602 Middle pitmanarm bracket 1; -
17 Q151B1455TF3 Hex head bolts 6; -
18 DZ97319430615 Drag link 1; -
19 DZ95319430008 Pitmanarm 1; -
20 DZ95319430070 Hydraulic cylinder 1; -
21 DZ9118470606 Bracket 1; -
22 Q1811445TF3 Hex Flange Face Bearing Bolts-Fine 5; -
23 DZ95319430616 Drag link 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
