EXPANSION BOX SYSTEM
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

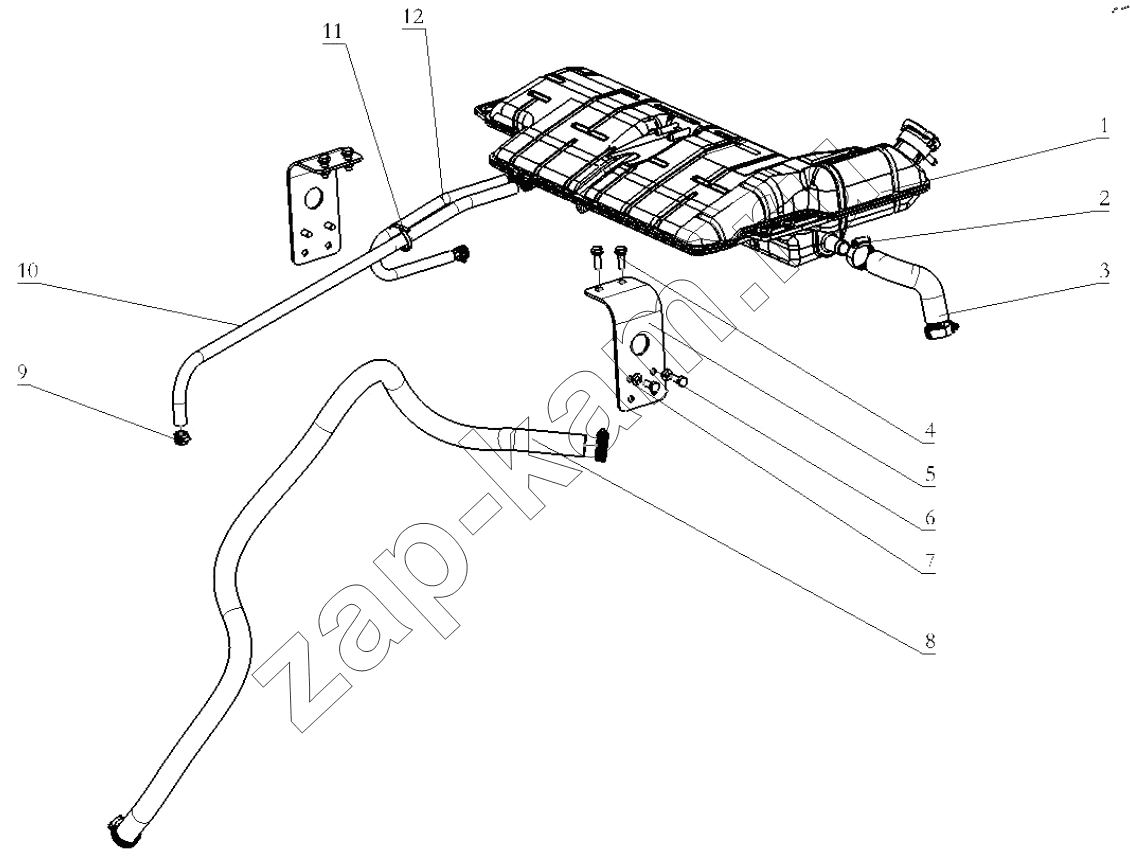

Схема/чертеж: EXPANSION BOX SYSTEM / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 DZ97259533030 Expansion box assembly 1; -
2 190003989301 Clip 4; -
3 DZ97259535061 Hose 1; -
4 Q140B0825T1F60 Hex screw assembly 4; -
5 DZ97259538197 Expansion box bracket 2; -
6 Q150B0818 Болт 6; -
7 Q401B08 Washer 4; -
8 199114360130 Hose 1; -
9 190003989300 Хомут 4; -
10 DZ95259535203 Hose 1; -
11 190003171356 Лента крепления 1; -
12 DZ97259535092 Hose 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
