FENDER SYSTEM
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

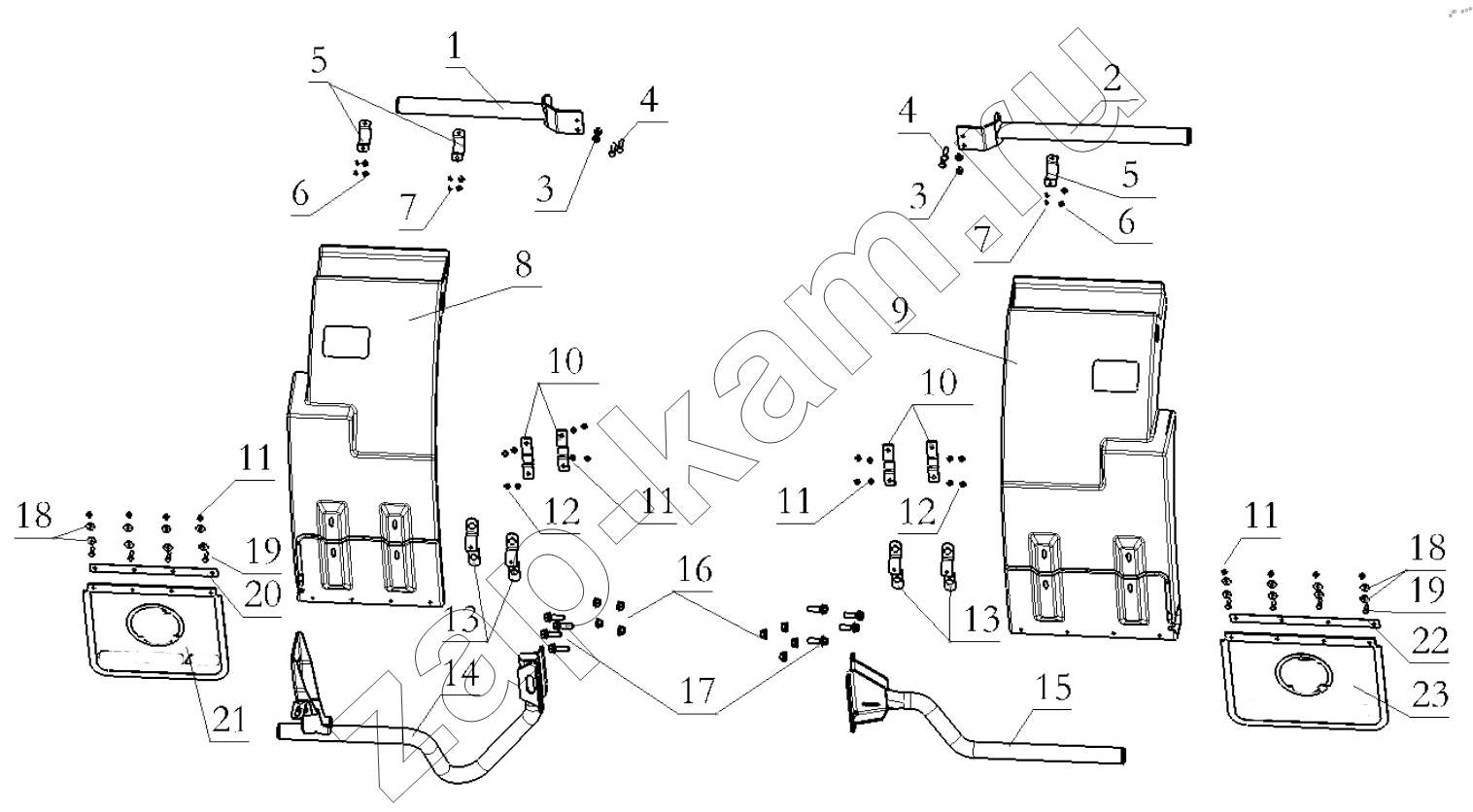

Схема/чертеж: FENDER SYSTEM / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 DZ14251230010 Bracket assembly left 1; -
2 DZ14251230320 Right front support assembly 1; -
3 Q33210T2F3 Hex nut 4; -
4 Q150B1030T1F3 Hex screw 4; -
5 81.97445.0208 Хомут 4; -
6 Q402B05 Washe 8; -
7 Q2610520 Grooved hex collar bolt 8; -
8 SZ123000788 Mudguards left rear 1; -
9 DZ13241230414 Mudguards right rear 1; -
10 81.61243.0091 Пластина соединения 4; -
11 Q33008T2F60 Hexagon nut 16; -
12 Q402B08 Hex bolt 8; -
13 DZ13241230068 Clip assembly 4; -
14 DZ13241230140 Bracket assembly left 1; -
15 DZ14251231500 Bracket assembly right 1; -
16 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
17 Q151B1455TF3 Hex head bolts 8; -
18 Q402B08 Hex bolt 16; -
19 Q140B0825T1F60L Screw and washer 8; -
20 DZ14251230044 Mud flap mound layer 1; -
21 DZ13241230104 Mud flap 1; -
22 DZ13241230024 Mud flap mound layer 1; -
23 DZ13241230101 Mud flap 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
