FUEL TANK ASSEMBLY 400L
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

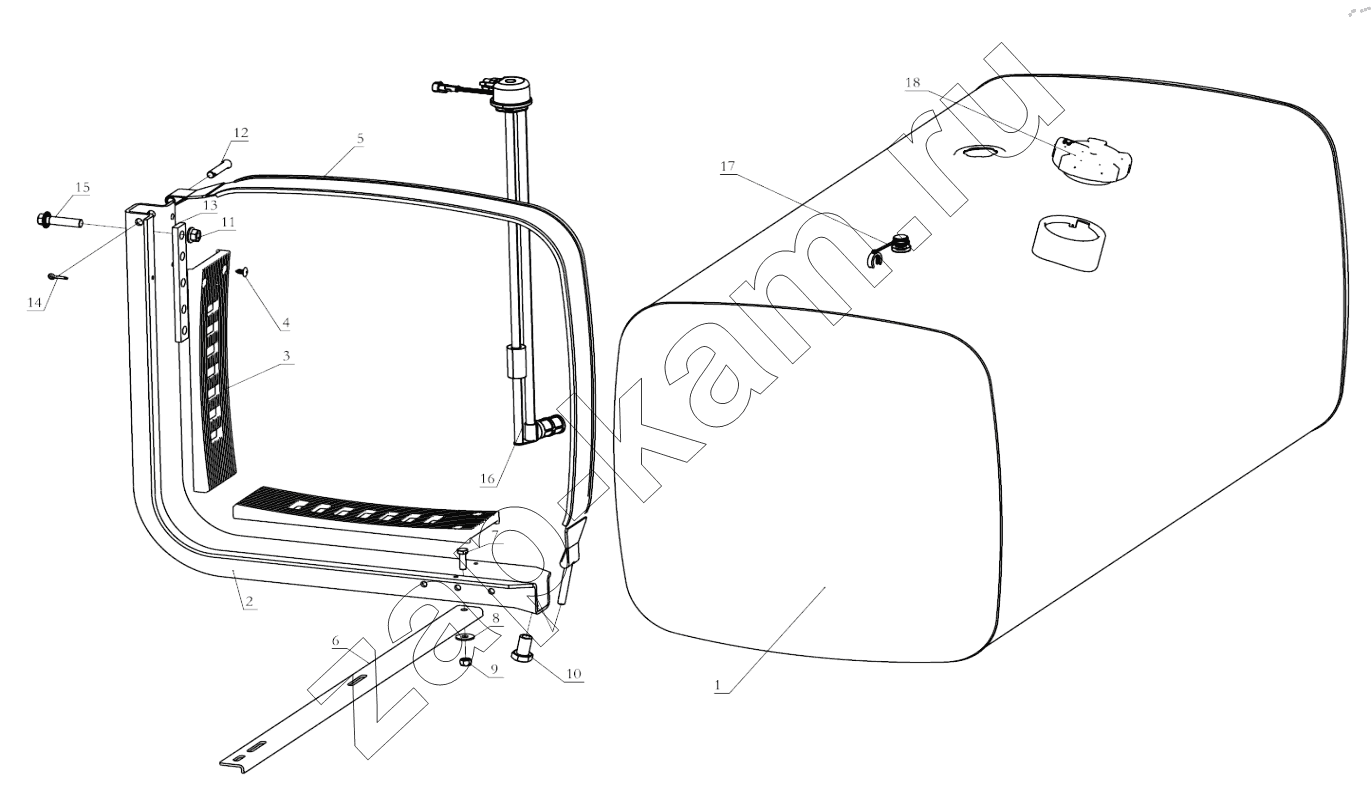

Схема/чертеж: FUEL TANK ASSEMBLY 400L / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 DZ9114552780 Fuel Tank 1; -
2 DZ95189553110 Bracket 2; -
3 DZ91189552039 Rearplate 4; -
4 81.96002.0333 Tack 8; -
5 DZ91259550692 Fasteming 2; -
6 DZ91189553102 Drawstring 1; -
7 Q150B1030T1F3 Hex screw 2; -
8 Q402B10 Washer 2; -
9 Q33210T2F3 Hex nut 2; -
10 DZ91189550396 Nut 2; -
11 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 8; -
12 Q5101265 Pin shaft 2; -
13 DZ95189554901 Rear plate 2; -
14 Q5004020 Cotter pin 2; -
15 Q1811460TF3 Angle flange face bearing toothed bolt - fine teeth 8; -
16 DZ93189552042 Sensor 1; -
17 DZ97189550612 Tack 1; -
18 DZ97189550020 Iron fuel tank cap 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
