LEFT FOOT PANEL
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

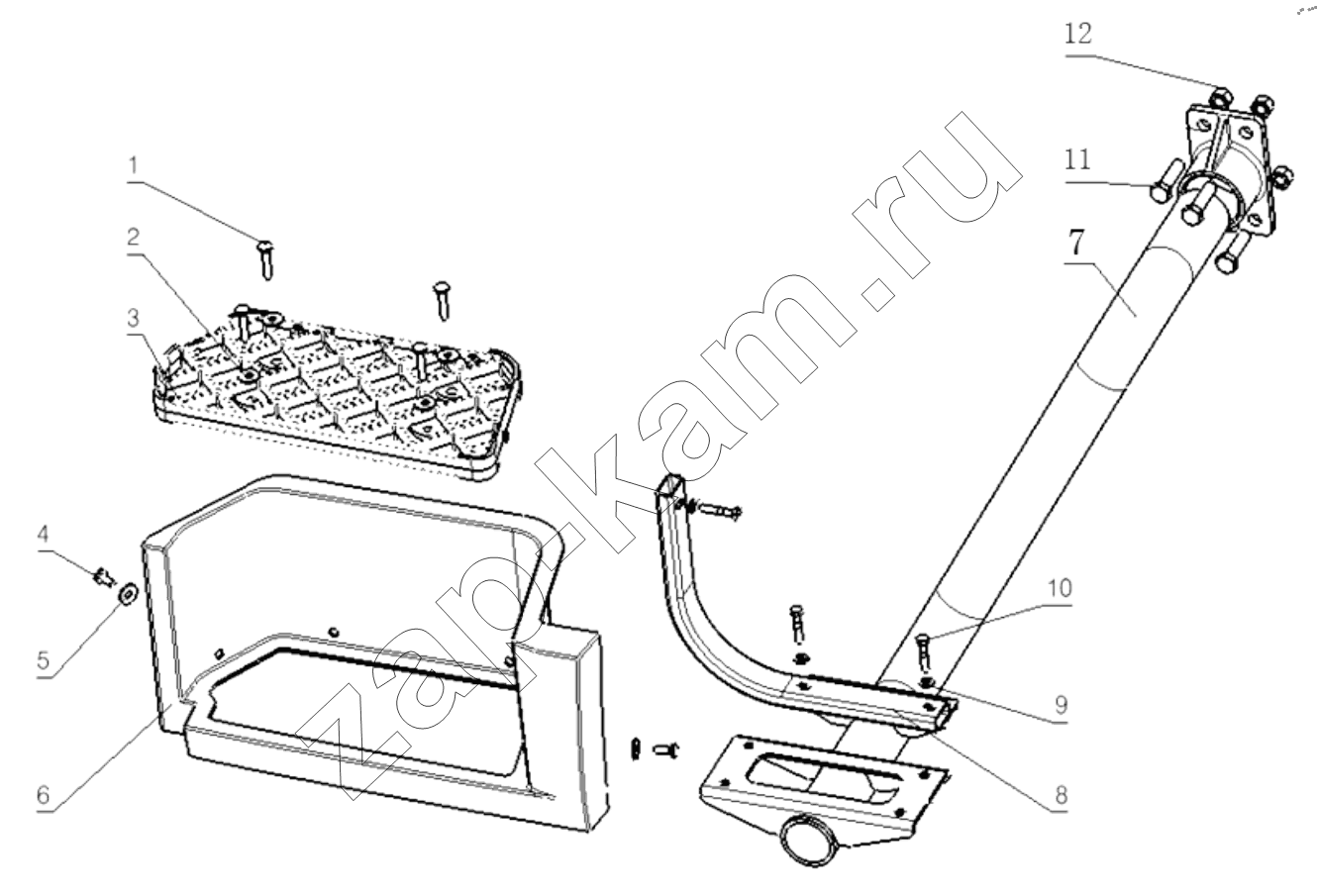

Схема/чертеж: LEFT FOOT PANEL / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 Q2140835F60 Cross groove pan head screw 4; -
2 Q40208F60 Large washer 4; -
3 DZ14251240053 First-level pedal 1; -
4 Q2140820F60 Cross groove pan head screw 4; -
5 Q40208F60 Large washer 4; -
6 DZ14251240055 Left step 1; -
7 DZ14251246700 Ladder left sealing bracket 1; -
8 DZ14251241103 Bumper reinforced square tube 1; -
9 Q401B08 Washer 3; -
10 Q150B0840 Болт 3; -
11 Q151B1450T1F3 Hex head bolt - fine teeth 4; -
12 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
