MUDGUARDS
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

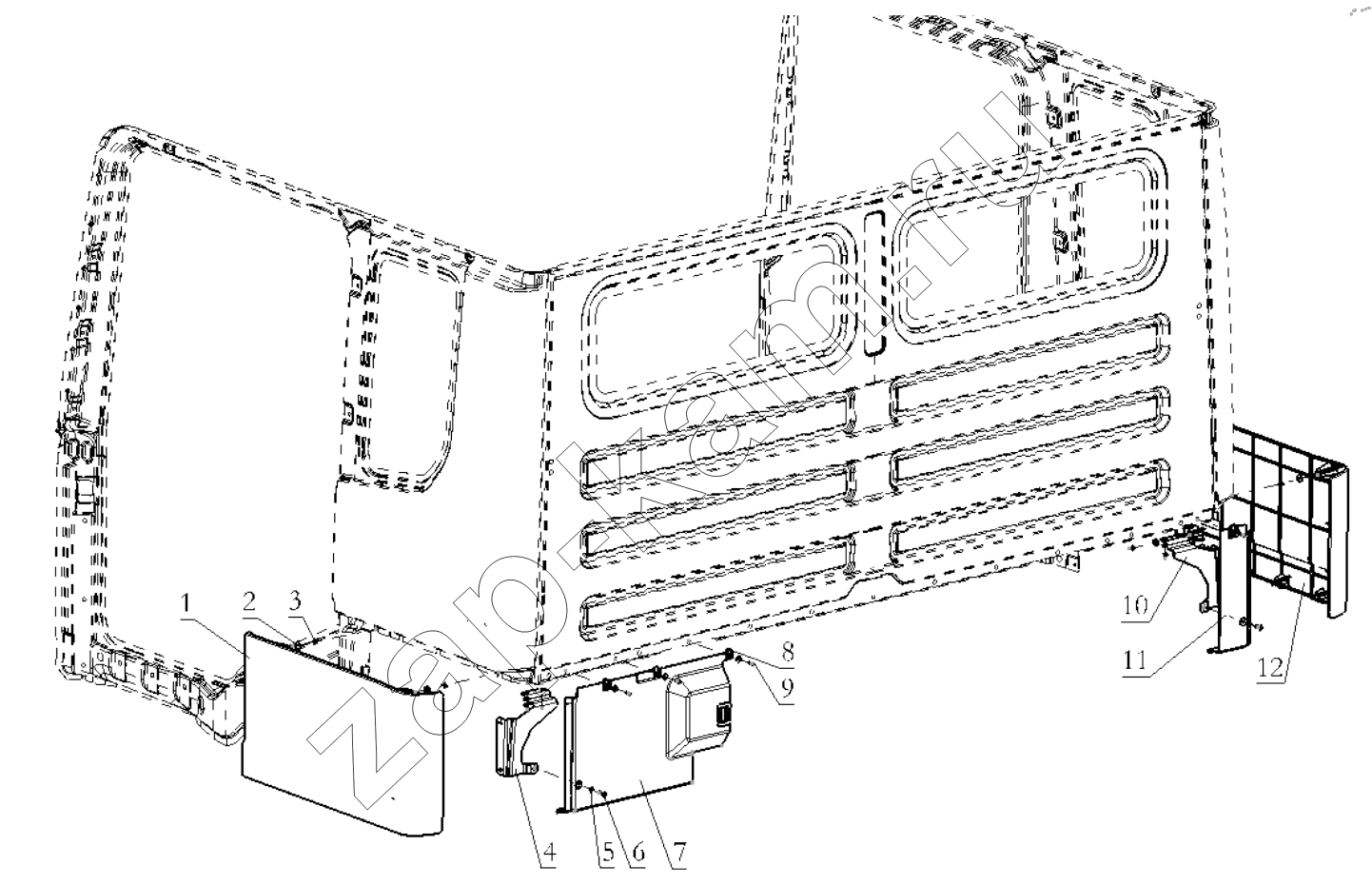

Схема/чертеж: MUDGUARDS / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 DZ14251290027 Left guard plate 1; -
2 Q402B06F60 Big Washer 14; -
3 Q340B06F60 Hexagon nut 14; -
4 DZ14251290043 Left guard plate bracket assembly 1; -
5 Q401B06 Flat washer 6; -
6 Q2140620 Винт 4; -
7 DZ14251290036 Left rear enclosure plate 1; -
8 06.13189.0058 Пластина-фиксатор SТ4,2-8-СК67-А3С 4; -
9 Q2714219 Cross groove pan head self-tapping screw 4; -
10 DZ14251290044 Rear fixing bracket assembly of right guard plate 1; -
11 DZ14251290037 Right rear fence 1; -
12 DZ14251290028 Right guard plate 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
